WP1EA2A22DLA14857

Сообщение от Santiago box

WP1EA2A22DLA14857

Автомобиль не найден. Проверьте введенные данные.

WP1AE2A22DLA14857

Сообщение от Santiago box

WP1AE2A22DLA14857

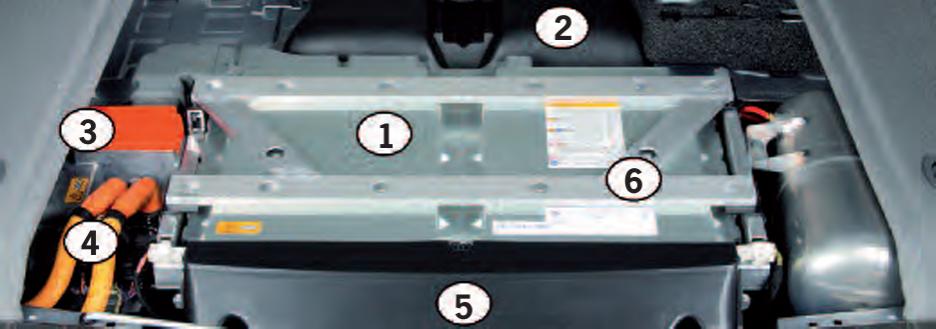

Cayenne S Hybrid (92AAM1)

1 Высоковольтная АКБ
2 Каналы забора приточного воздуха (из салона)
3 Сервисный штекер (на коммутационном блоке)
4 Высоковольтные разъемы
4 Низковольтные разъемы- для электровентилятор- для управления/шины CAN
5 Корпус для 2 электровентиляторов
6 Рама защитного корпуса

Коммутационный блок
Коммутационным блоком называется модуль соединения с высоковольтной АКБ. Он служит связующим звеном между элементами АКБ и высоковольтными подключениями для линий, которые ведут к силовому электронному блоку. Коммутационный блок получает Ваши указания через систему управления АКБ, отдельный блок управления в коммутационном блоке. Коммутационный блок имеет следующие подключения:
• 2 подключения постоянного напряжения (2 x 144 В плюс и минус) на переходе между высоковольтной АКБ и сервисным штекером
• 1 подключение постоянного напряжения (1 x 288 В плюс и минус) к силовому электронному блоку
• низкое напряжение для управляющего разъема (гибрид-CAN/привод-CAN, вентилятор и т. д.)

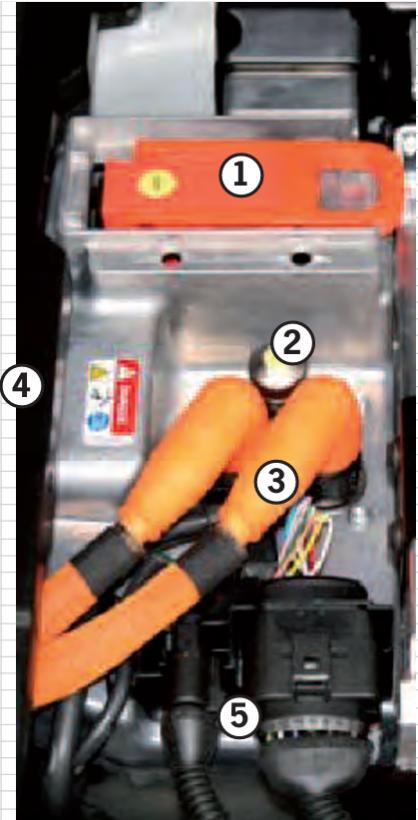

1 Сервисный штекер
2 Штекер линии управления
3 Высоковольтные разъемы
4 Система управления АКБ
5 Низковольтные разъемы

Сервисный штекер
Внутри сервисного штекера находятся высоковольтный предохранитель, подключенный параллельно элементам АКБ, а также контакт пилотного кабеля. Поэтому извлечение сервисного штекера отсоединяет высоковольтную АКБ от прочих высоковольтных компонентов и является условием для проведения работ на этих компонентах.

Сообщение от Santiago box

код ошибки P0A0A00

P0A0A00 – обрыв пилотной линии (блок управления высоковольтной АКБ)
Прочитайте внимательно тут https://forum.cayservice.ru/showthre...D0%9A%D0%91%29
