9PA Демонтаж и монтаж термостата V8

19.12.2016, 11:13   #1
Владимир Маркин
Аватар для Владимир Маркин
Демонтаж и монтаж термостата

Предварительные работы
1. Откачать ОЖ из системы охлаждения.
2. Снять распределитель воздуха на впуске.

Информация

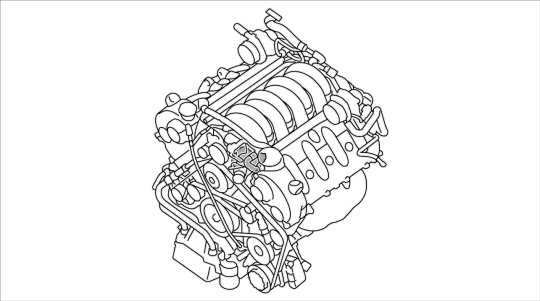

Обзор деталей

Обзор деталей
1 - Корпус термостата (учитывать последовательность отсоединения и последовательность затяжки крепежных соединений)
2 - Крепежный болт M6 x 25
3 - Уплотнительные кольца круглого сечения 22 x 3; заменить
4 - Трубки ОЖ для обогревателя
5 - Крепежные болты M6 x 16
6 - Уплотнительные кольца круглого сечения 28 x 3; заменить
7 - Прокладка корпуса термостата; заменить
8 - Крепежный болт M6 x 16
9 - Фасонная прокладка; заменить
10 - Поддон термостата
11 - Уплотнительное кольцо круглого сечения 50 x 3; заменить
12 - Уплотнительное кольцо круглого сечения 20 x 2,65; заменить

Демонтаж термостата
1. Снять 2 шланга системы охлаждения на крышке корпуса термостата. Для этого открутить хомуты и снять шланги.
2. Снять кабельный канал над насосом ОЖ, подав его вверх.
3. Открутить верхний крепежный винт маслоизмерительного щупа.
4. Открутить крепежный винт кабельного канала.
5. Отсоединить обратную магистраль системы охлаждения на генераторе. Для этого разомкнуть хомут и отсоединить шланг. Собрать вытекающую ОЖ.
6. Снять трубку обратной подачи ОЖ на корпусе термостата. Для этого открутить крепежный винт и снять трубку.
7. Отсоединить вентиляционные каналы ГБЦ. Для этого нажать на рифленые поверхности фиксаторов и отсоединить разъемы.
8. Открутить 3 крепежных винта трубок отопителя.
9. Отсоединить крышку корпуса термостата. Для этого необходимо соблюдать представленную последовательность.
10. Приподнять крышку корпуса. Затем снять термостат с помощью монтажки .

Монтаж термостата
информация
Все прокладки между открытыми посадочными поверхностями необходимо заменить.

1. Вставить термостат в крышку и закручивать до тех пор, пока два металлических края не будут расположены слева и справа от кронштейна.
2. Заменить внутреннюю и внешнюю прокладку крышки корпуса термостата.
3. Установить крышку корпуса термостата и затянуть крепежные болты (M6 x 25) в указанной последовательности. → Момент затяжки: 10 Nm
4. Затянуть три задних болта (M6 x 16) крепления трубопроводов отопления. → Момент затяжки: 10 Nm
5. Надеть вентиляционные трубки ГБЦ. Разъемы должны зафиксироваться с отчетливо слышным щелчком.
6. Установить патрубок системы охлаждения к генератору. Вставить патрубок в крышку корпуса термостата и затянуть крепежный болт. → Момент затяжки: 10 Nm
7. Подсоединить патрубок к генератору и установить ленточный хомут.
8. Затем просунуть кронштейн на крышке кожуха привода ГРМ под каналом кабеля и затянуть крепежный болт. → Момент затяжки: 10 Nm
9. Затянуть верхний болт крепления маслоизмерительного щупа. → Момент затяжки: 10 Nm
10. Установить канал кабеля на кронштейн над насосом ОЖ.
11. Перепроверить правильность установки приводного ремня.
12. Установить подающий и обратный патрубки системы охлаждения на крышку корпуса термостата.

Дополнительные работы
1. Установить впускной коллектор.
2. Заполнить систему охлаждения и проверить на герметичность.
Изображения:
Тип файла: gif 9627.gif (3.8 Кб, 17 просмотров)
Тип файла: gif 10010213.gif (20.5 Кб, 17 просмотров)
Тип файла: gif 19580012.gif (16.4 Кб, 16 просмотров)
Тип файла: gif 19580013.gif (26.7 Кб, 20 просмотров)
Тип файла: gif 19580021.gif (32.4 Кб, 15 просмотров)
Тип файла: gif 19580024.gif (33.5 Кб, 19 просмотров)
Тип файла: gif 19580023.gif (29.9 Кб, 16 просмотров)
Тип файла: gif 19580025.gif (29.8 Кб, 17 просмотров)
Тип файла: gif 19580018.gif (26.7 Кб, 15 просмотров)
Тип файла: gif 19580019.gif (26.5 Кб, 15 просмотров)
Тип файла: gif 19580022.gif (35.1 Кб, 16 просмотров)
Тип файла: gif 19580015.gif (11.3 Кб, 14 просмотров)
Тип файла: gif 19580016.gif (22.0 Кб, 18 просмотров)
Тип файла: gif 19580017.gif (20.7 Кб, 16 просмотров)
