Демонтаж и монтаж фазовращателя V8 955

Предварительные работы

Предварительные работы: демонтаж звездочки распредвала
1. Снять крышку картера распредвалов.

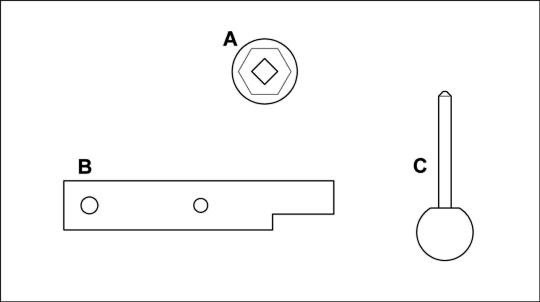

Инструмент:
Сменная торцовая головка 9714 - очень малая конструктивная высота, провернуть к двигателю.
Фиксатор распредвалов 9678 - для регулировки фаз газораспределения фиксатор устанавливается в оба внутренних паза распределительных валов
Стопорный штифт 9595/1 - для демонтажа ременного шкива. Поршень 1-го цилиндра находится в ВМТ, в этом положении установить стопорный штифт в специальный паз крышки ГРМ.

Демонтаж фазовращателя

информация
Регулировать фазы газораспределения всегда одновременно на обоих рядах цилиндров. Запрещается вращать коленвал после регулировки первого ряда цилиндров для регулировки второго ряда цилиндров!
Заменить крепежные винты звездочек после демонтажа.
Заменить шайбы с алмазным покрытием после демонтажа.
При установке винты звездочек вкрутить вручную и ослабить на 1 - 2 оборота. Данный зазор необходим для вращения распредвалов.
Регулировка осуществляется установленным двухрядным натяжителем цепи.

Уведомление
Неправильное обращение с коленвалом
Повреждение привода ГРМ

Запрещается проворачивать коленчатый вал в направлении, противоположном движению хода, или при демонтированном натяжителе цели.
Соблюдать осторожность при проведении работ.
Проворачивать двигатель только за коленчатый вал.
После работ с распределительным валом заново отрегулировать фазы газораспределения.
Соблюдать общие указания по технике безопасности и правила работы.

1. С помощью сменной торцовой головки 9714, вращая коленвал, установить цилиндр 1 в ВМТ зажигания.

информация
Если положение кулачков 1-го цилиндра отличается от изображения на рис., проверить, необходим ли еще один оборот (360°) коленвала!

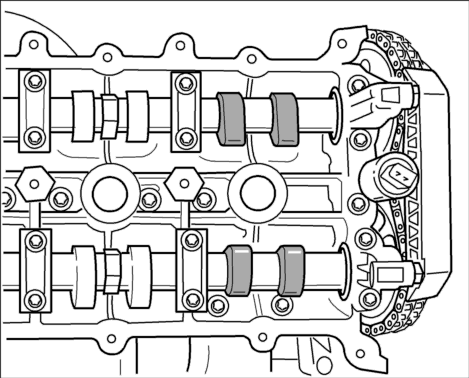

2. Кулачки 1 и 5 цилиндров должны быть расположены в соответствии с рисунком (ВМТ зажигания, цилиндр 1) -см. рисунок- и → Положение кулачка цилиндра 5 .

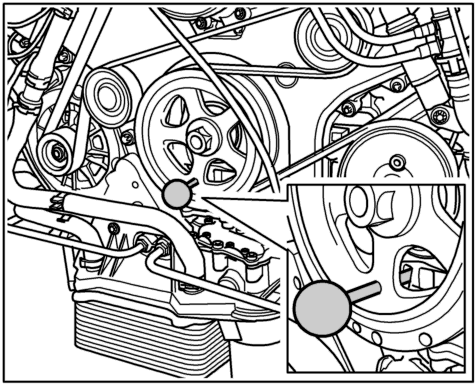

3. Провести фиксирующий стержень 9595/1 через предусмотренное отверстие в звездочке коленвала и установить в соответствующий паз в крышке кожуха ГРМ -см. рисунок-

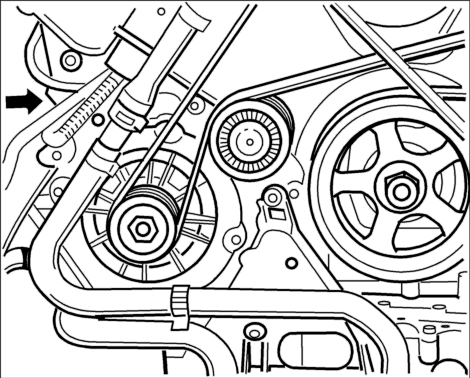

4. Снять натяжитель цепи -стрелка- .

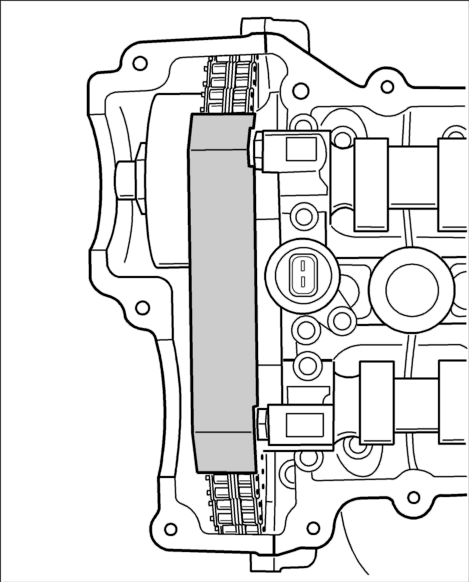

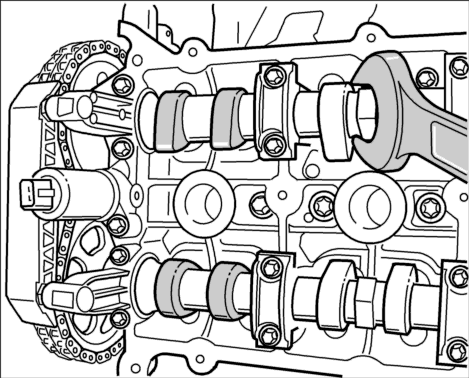

5. Ослабить цепь ГРМ и снять верхнюю пластиковую направляющую с обоих штифтов. Для увеличения зазора между цепью ГРМ и звездочками следует немного ослабить накидным ключом звездочку распредвала → Верхняя пластиковая направляющая цепи ГРМ .

информация
Заменять крепежный винт и шайбу с алмазным покрытием фазовращателя следует только после демонтажа.

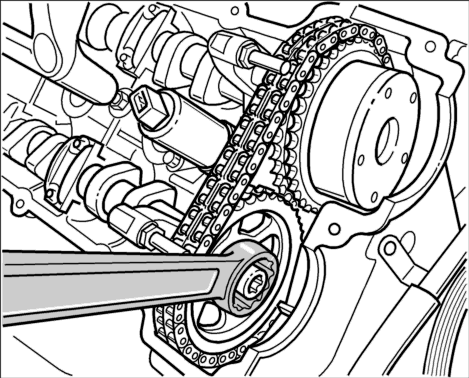

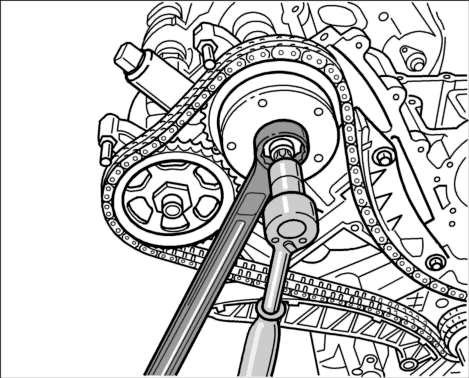

6. Немного ослабить крепежн. винт звездочки распредвала (1 или 2 оборота). Для этого с помощью накидного ключа удерживать шестигранник SW 32 фазовращателя и звездочки соответствующего распредвала. С помощью сменной торцовой головки T60 следует выкрутить только винт с цилиндр. головкой M12 фазовращателя -для лучшей наглядности данный процесс представлен без крышки кожуха ГРМ- .

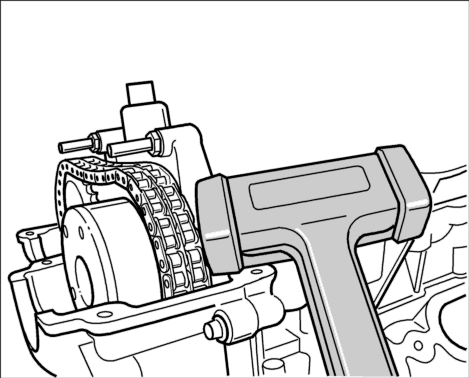

7. Осторожно снять фазовращатель, ударяя резиновым молотком с задней стороны.

Уведомление
Мелкие детали могут упасть в кожух ГРМ
Повреждение двигателя
Не допускать падения шайбы с алмазным покрытием и других мелких деталей в кожух ГРМ.

информация
Шайба с алмазным покрытием расположена между распредвалом и звездочкой/фазовращателем. После демонтажа соответствующей звездочки шайбу необходимо заменить. При ослаблении крепежного винта звездочки для регулировки фаз газораспределения (1 или 2 оборота) замена шайбы с алмазным покрытием и крепежного винта не требуется.

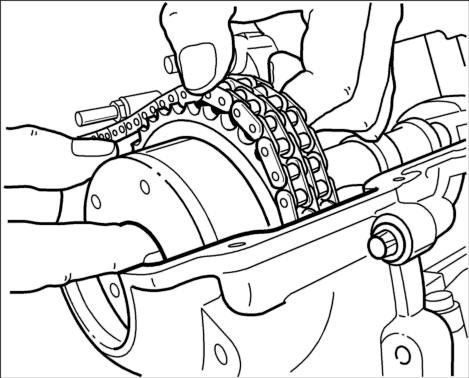

8. Осторожно, двумя руками извлечь фазовращатель из цепи.

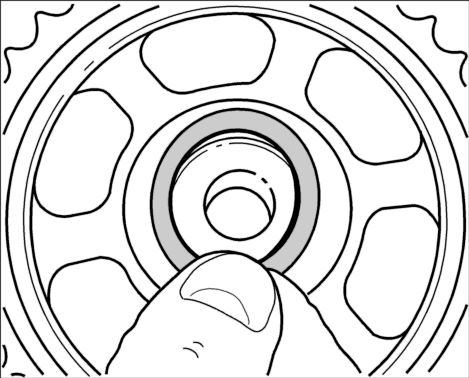

9. Снять расположенную под фазовращателем шайбу с алмазным покрытием.

Монтаж фазовращателя
1. Заменить расположенную под фазовращателем шайбу с алмазным покрытием и винт с цилиндр. головкой M12.
2. Поднять цепь ГРМ и осторожно установить фазовращатель на распредвал. Для увеличения зазора цепи ГРМ повращать звездочку распредвала вперед и назад. Установить цепь ГРМ на фазовращатель.
3. Установить пластик. направляющую цепи ГРМ.

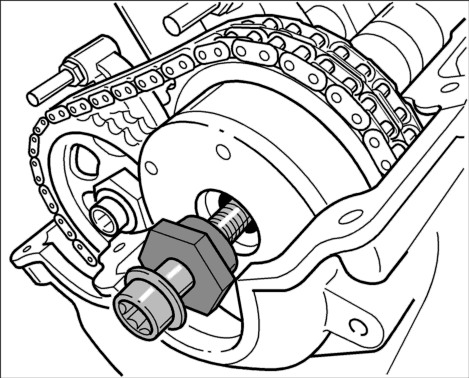

4. Установить на фазовращатель новый крепежн. винт M12 и шестигранник и слегка вкрутить (фазовращатель должен свободно вращаться) -на рисунке изображены крепежный винт и шестигранник перед установкой- .
5. Установить натяжитель цепи -стрелка- .

Дополнительные работы

Дополнительные работы: монтаж звездочки распредвала
1. Отрегулировать фазы газораспределения. После регулировки фаз газораспределения затянуть звездочки распредвалов и фазовращатели → предв. затяжка: 10 Nm → предв. затяжка: 50 Nm → оконч. затяжка: 135° → предв. затяжка: 10 Nm → предв. затяжка: 50 Nm → оконч. затяжка: 90°.
2. Установить крышку картера распредвалов.
Изображения:
Тип файла: gif 9595-1.gif (3.2 Кб, 22 просмотров)
Тип файла: gif 9678.gif (3.2 Кб, 11 просмотров)
Тип файла: gif 9714.gif (3.1 Кб, 9 просмотров)
Тип файла: gif 15020003.gif (4.2 Кб, 10 просмотров)
Тип файла: gif 15020009.gif (29.8 Кб, 18 просмотров)
Тип файла: gif 15020010.gif (38.6 Кб, 20 просмотров)
Тип файла: gif 10010231.gif (45.2 Кб, 18 просмотров)
Тип файла: gif 15360007.gif (34.6 Кб, 22 просмотров)
Тип файла: gif 15840003.gif (28.0 Кб, 18 просмотров)
Тип файла: gif 15840002.gif (40.1 Кб, 20 просмотров)
Тип файла: gif 15840004.gif (23.8 Кб, 17 просмотров)
Тип файла: gif 15840006.gif (25.3 Кб, 19 просмотров)
Тип файла: gif 15020011.gif (21.3 Кб, 20 просмотров)
Тип файла: gif 15840005.gif (42.1 Кб, 22 просмотров)
Тип файла: gif 15840007.gif (31.7 Кб, 16 просмотров)
