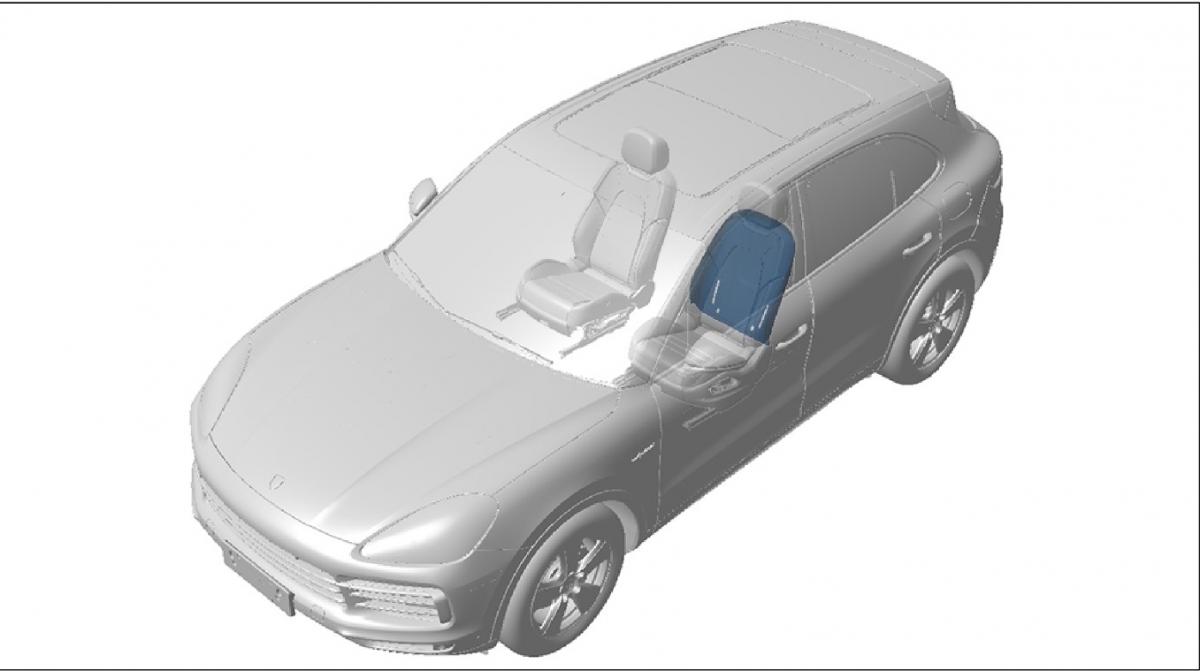

Место установки

Предварительные работы

1 Снять обшивки переднего сиденья.

2 Только автомобили, оснащенные интеллектуальной мультимедийной системой для задних пассажиров (I-№ 9WF):

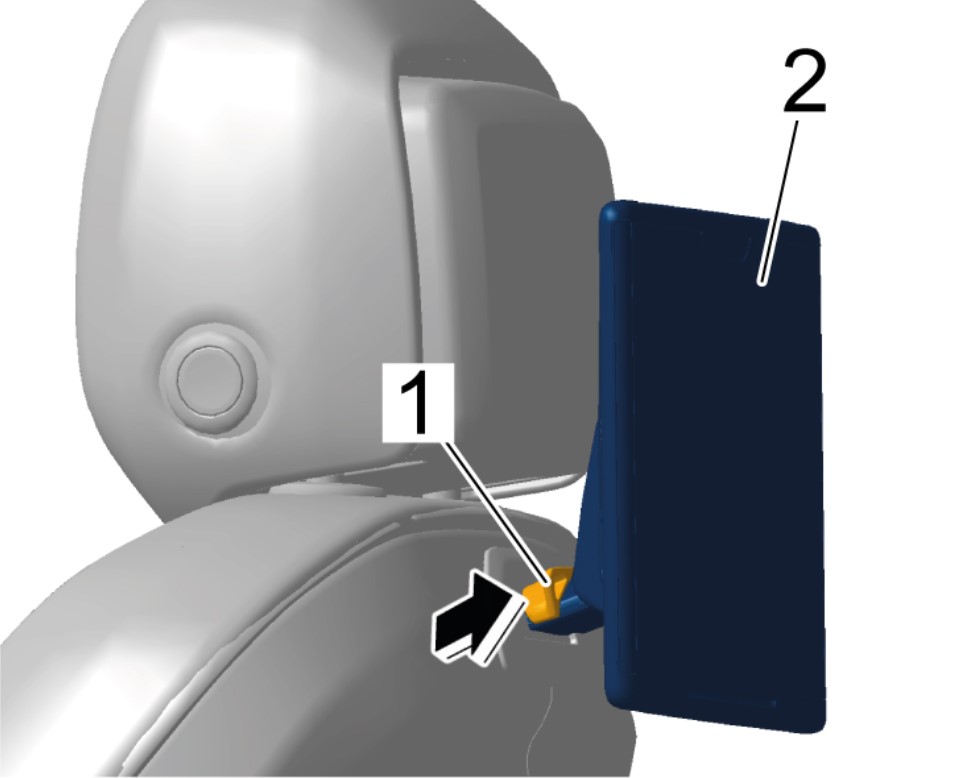

Нажать фиксатор -1- и снять дисплей -2- вместе с держателем.

Снять обивку спинки сиденья

Демонтаж накладки спинки сиденья

1 Отцепить резиновые ленты -1- и отвернуть язычок -2- от обивки сиденья.

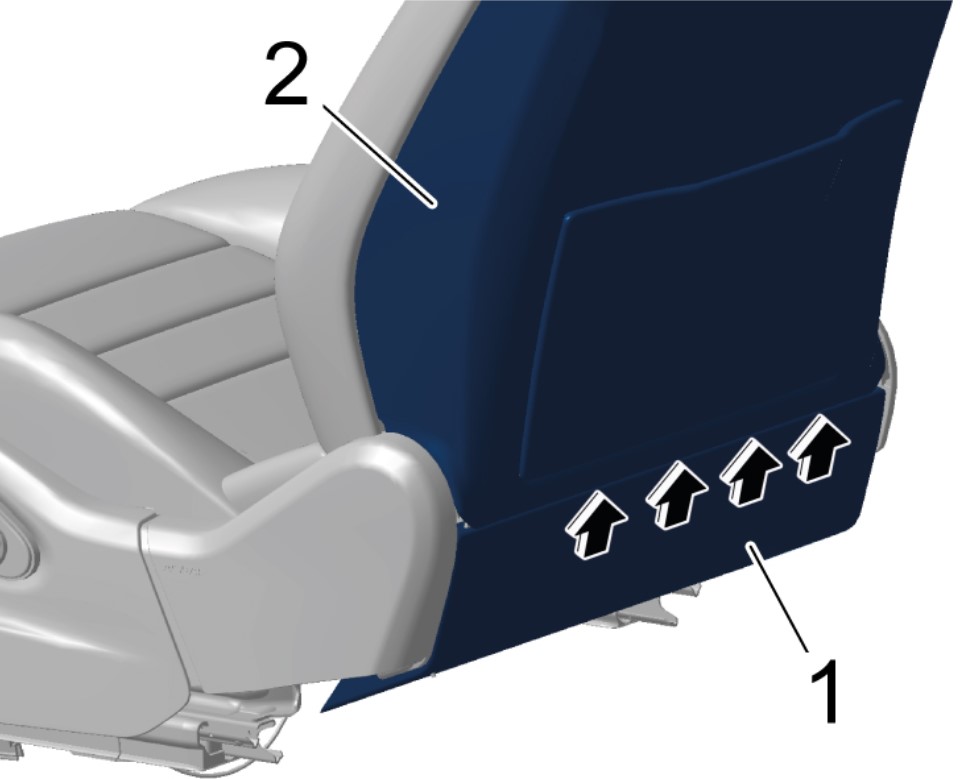

2 С помощью плоского монтажного клина разблокируйте фиксаторы -стрелки- и отсоедините обивку спинки сиденья снизу -1- от накладки спинки сиденья -2-.

3 Снять распорные зажимы -1-.

Информация

Если стопорные выступы не разблокированы, то при демонтаже возникает значительное усилие, а обивка спинки сиденья получает повреждения.

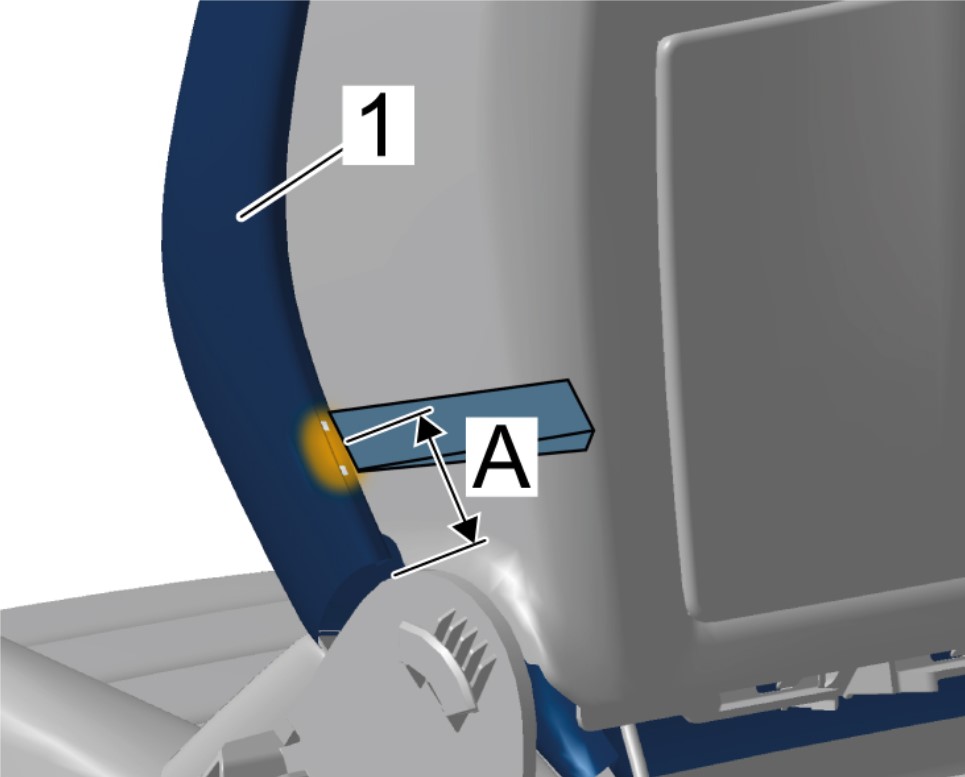

4 С помощью плоского монтажного клина разблокировать самые нижние фиксаторы слева и справа и отцепить обивку спинки сиденья -1-.
Расстояние A = 30 mm

4.1 Ослабить фиксатор -1-в направлении центра спинки сиденья. -стрелка-

Информация

Если стопорные выступы не разблокированы, то при демонтаже возникает значительное усилие, а обивка спинки сиденья получает повреждения.

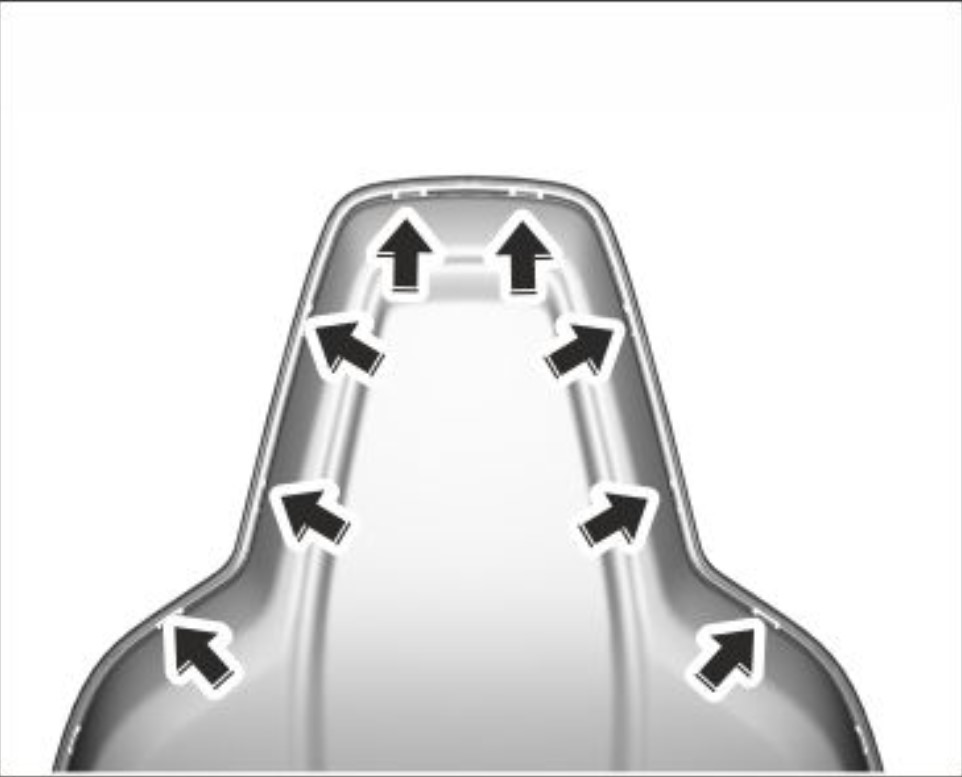

5 Разблокировать все остальные фиксаторы -стрелка-с помощью плоского монтажного клина и по периметру отцепить обивку спинки сиденья -1-от накладки спинки.

5.1 Ослабить фиксатор -1-в направлении центра спинки сиденья. -стрелка-
