Демонтаж заднего спойлера

Технические характеристики

Гайки крепления нижнего элемента заднего спойлера к заднему стеклу поз. 1 момент затяжки 8 Nm +/- 0,8 Nm

Гайки крепления нижнего элемента заднего спойлера к заднему стеклу поз. 2 момент затяжки 1,5 Nm +/- 0,5 Nm

Болты крепления верхнего элемента заднего спойлера к заднему стеклу момент затяжки 8 Nm +/- 0,8 Nm

Болты крепления верхнего элемента заднего спойлера к заднему стеклу момент затяжки 2,5 Nm +/- 0,3 Nm

1 Отсоединить верхний элемент заднего спойлера.

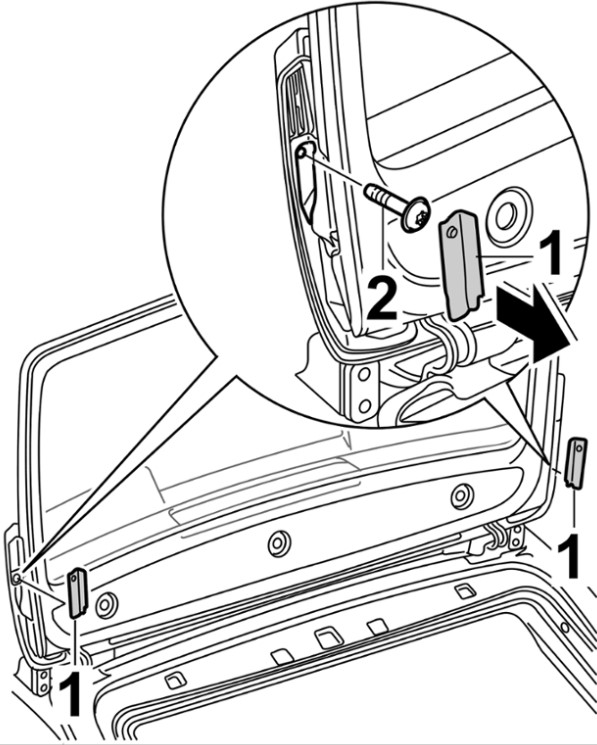

Открыть заднее стекло и выпрессовать колпачки -1-, -стрелка-.

1.2 Выкрутить крепежные винты -2-.

1.3 Отсоединить уплотнение -1- справа и слева -стрелка-.

1.4 Выкрутить крепежные винты -2-.

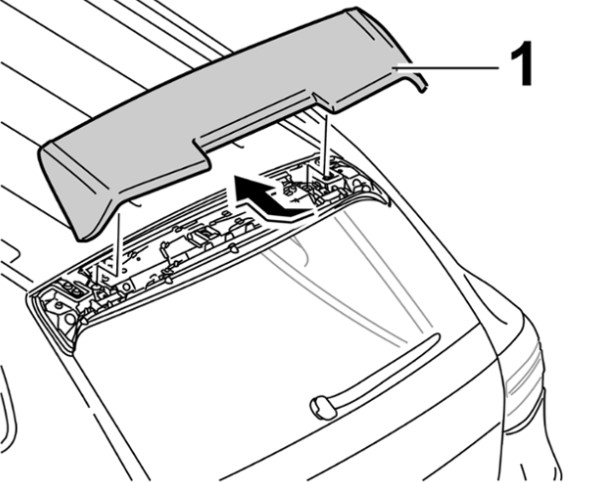

2 Снять верхний элемент заднего спойлера.

Верхнюю часть переднего спойлера -1- снять в направлении назад и вверх -стрелка-.

3 Снять антенные провода заднего спойлера справа и слева

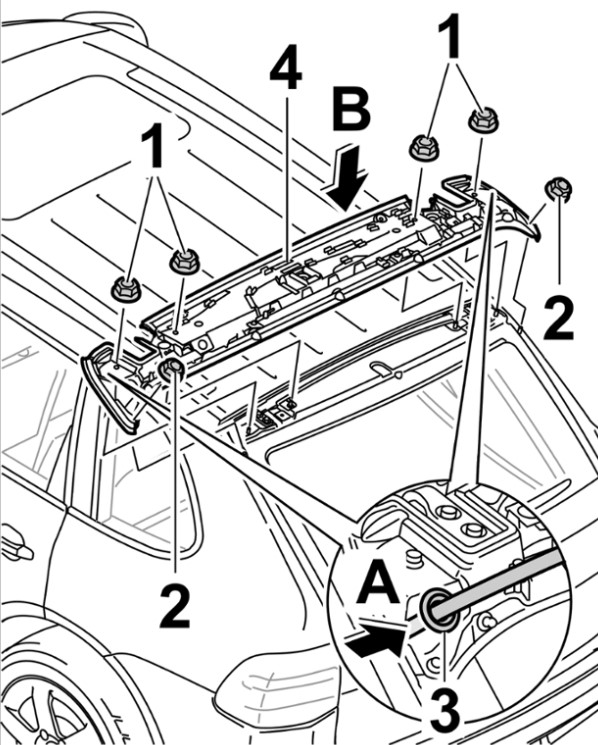

4 Снять нижний элемент заднего спойлера.

Выкрутить крепежные гайки -1- и -2-.

Выпрессовать кабельные втулки -3- со жгутом проводки -стрелка A-.

Снять нижнюю часть заднего спойлера -4- по направлению вверх -стрелка B-.

Монтаж заднего спойлера

1 Установить нижний элемент заднего спойлера.

Провести жгут проводов заднего стекла через нижний элемент заднего спойлера и защитные колпачки проводов -3- вставить -стрелка A-.

Расположить нижний элемент заднего спойлера -4- корректно -стрелка B-.

Затянуть гайки крепления -1- и -2-. момент затяжки 8 Nm +/- 0,8 Nm момент затяжки 1,5 Nm +/- 0,5 Nm

2 Установить в заднем спойлере справа и слева антенные провода.

3 Установить верхний элемент заднего спойлера.

Установить верхний элемент заднего спойлера -1- сзади на позиционирующий штифт -стрелка- и привести в концевое положение.

4 Закрепить верхний элемент заднего спойлера.

4.1 Проверить положение контура верхнего элемента заднего спойлера по отношению к внешней облицовке крыши, при необходимости отрегулировать.

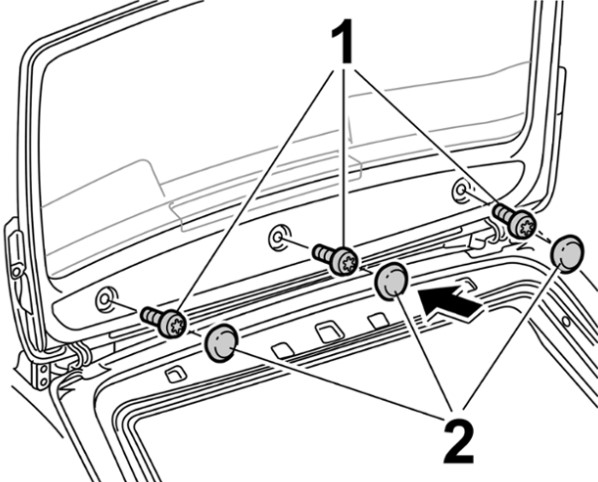

Прикрутить новые болты крепления -1-.
момент затяжки 8 Nm +/- 0,8 Nm

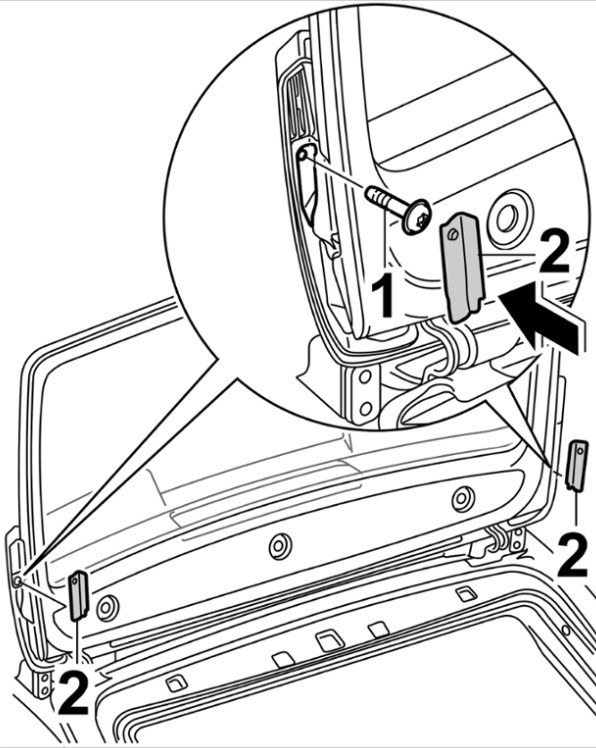

Колпачки -2- надеть -стрелка-.

Затянуть болты крепления -1-. момент затяжки 2,5 Nm +/- 0,3 Nm

4.5 Вставить уплотнитель -2- справа и слева -стрелка-.
