Информация о компонентах масляного поддона (нижняя часть)

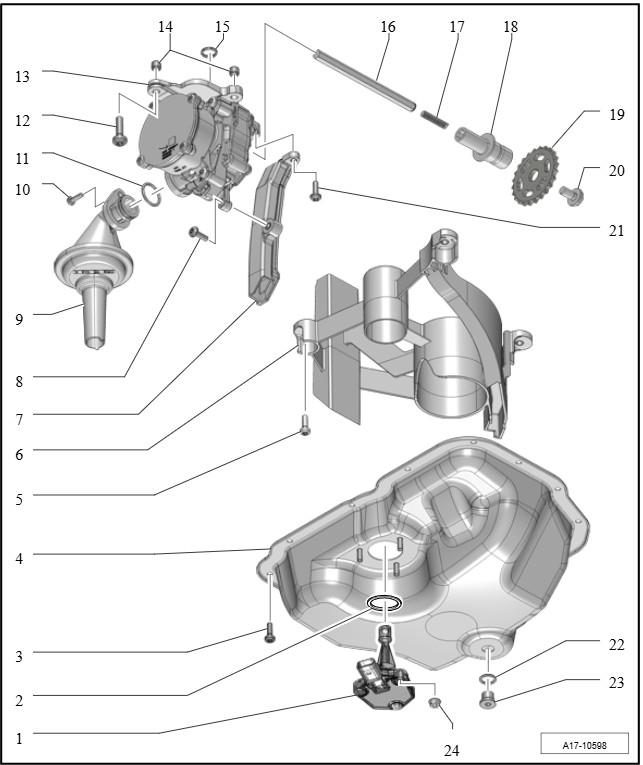

Обзор компонентов масляного поддона (нижняя часть)

1 Датчик уровня и температуры масла
2 Уплотнительное кольцо
3 Винт
Предварительная затяжка 2 Nm
Окончательная затяжка 3 Nm + 90 °
4 Масляный поддон (нижняя часть)
5 Винт
Момент затяжки 3 Nm + 90 °
6 Успокоитель масла
7 Обратный маслопровод
8 Винт
Момент затяжки 9 Nm
9 Всасывающий трубопровод
10 Винт
Момент затяжки 9 Nm
11 Уплотнительное кольцо
12 Винт
Момент затяжки 8 Nm + 90 °
13 Масляный насос
14 Уплотнительное кольцо
15 Посадочные втулки
16 Приводной вал масляного насоса
17 Нажимная пружина
18 Захват
19 Зубчатое колесо
20 Винт
Момент затяжки 30 Nm + 45 °
21 Винт
22 Уплотнительное кольцо
23 Резьбовая пробка отверстия для слива масла
Момент затяжки 30 Nm
24 Гайка
Момент затяжки 9 Nm

Предварительные работы

1 Снять защиту двигателя.

2 Слить моторное масло.

Демонтаж и монтаж датчика уровня и температуры масла

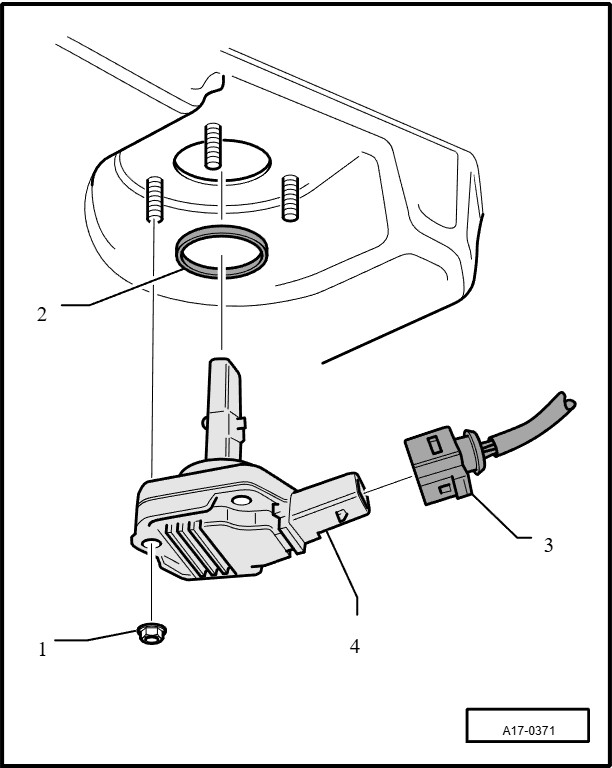

Демонтаж датчика уровня и температуры масла

1 Отсоединить электрический разъем -3- .

2 Отвернуть гайки -1-.

3 Снять датчик уровня масла -4-.

4 Снять уплотнительное кольцо -2-.

Демонтаж и монтаж датчика уровня и температуры масла

Монтаж датчика уровня и температуры масла

Информация

Заменить уплотнительные кольца, уплотнения и уплотнительные кольца круглого сечения.

Информация

1 Монтаж производится в обратной последовательности.

Дополнительные работы

1 Установить защиту двигателя.

2 Залить моторное масло.
