Предварительные работы

1 Снять накладку рамки радиатора.

2 Отсоединить левую и правую облицовки передней колесной арки в передней части.

3 Снять защиту двигателя.

Демонтаж облицовки передней части кузова

Информация

На рисунках ремонтные работы частично изображены лишь на примере одной стороны автомобиля или на аналогичном компоненте.
Некоторые рабочие операции следует самостоятельно выполнить также на противоположной стороне автомобиля.

1 Выкрутить винты крепления -1- облицовки передней части кузова внизу к траверсе.

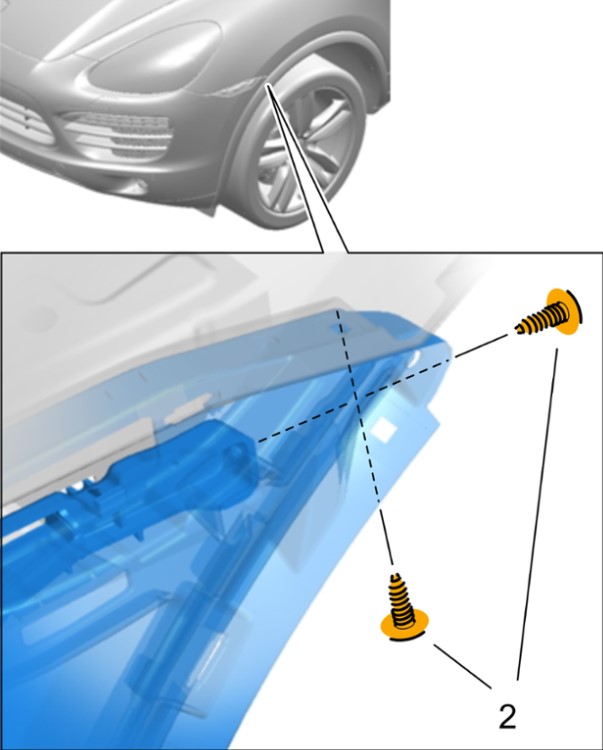

2 Выкрутить винты крепления -2- облицовки передней части кузова к крылу и к передней крепежной планке сбоку.

3 Выкрутить винты крепления -1- переднего подкрылка -2- к переднему спойлеру -3-.

4 Выкрутить винты крепления -1- облицовки передней части кузова вверху к передней крепежной планке посередине.

5 Отсоединить жгут проводов спереди справа от облицовки передней части кузова.

5.1 Нажать на фиксаторы -a- и отсоединить разъемы.

6 Отсоединить шланг фароочистителя.

6.1 Отсоединить шланг фароочистителя спереди справа от облицовки передней части кузова.

6.2 Пережать шланг фароочистителя шланговым зажимом.

7 Вместе с помощником снять облицовку передней части кузова.

7.1 Отсоединить облицовку передней части кузова и оттянуть ее немного вперед.

7.2 Разблокировать шланг фароочистителя на форсунках фароочистителя и снять его.

7.3 Отсоединить шланг фароочистителя от крепежных зажимов на облицовке передней части кузова.

8 Положить облицовку передней части кузова в Отсек для хранения.

Монтаж облицовки передней части кузова

1 Проверить уплотнительные кольца круглого сечения на форсунках фароочистителя на наличие повреждений и правильность посадки, при необходимости заменить их.

2 Монтаж осуществляется в последовательности, обратной последовательности демонтажа.

3 Затянуть винты крепления верхней части облицовки передней части кузова к передней крепежной планке посередине. Момент затяжки 8 Nm

4 Затянуть винты крепления переднего подкрылка к переднему спойлеру. Момент затяжки 2 Nm

5 Затянуть винты крепления облицовки передней части кузова к крылу.

Момент затяжки 2,5 Nm

6 Затянуть винты крепления облицовки передней части кузова к передней крепежной планке сбоку.

Момент затяжки 2,5 Nm

7 Затянуть винты крепления облицовки передней части кузова к нижней траверсе. Момент затяжки 8 Nm

Дополнительные работы

1 Установить переднюю защиту двигателя.

2 Закрепить облицовку передней колесной арки.

3 Установить накладку рамки радиатора.

4 Многократно включать фароочиститель, пока шланги и форсунки не будут прокачаны.

5 Заполнить бачок стеклоомывателя в зависимости от сезона летней или зимней жидкостью.

Информация

Использовать исключительно допущенную Porsche летнюю или зимнюю жидкость стеклоомывателя.

Учитывать необходимый состав смеси согласно данным производителя и времени года.
