Предварительные работы

Снять заднее правое колесо.

Демонтаж блока управления топливного насоса

Уведомление
Пики напряжения
Неисправности потребителя или блока управления
Прежде чем отсоединять или отключать потребители, выключить зажигание и вынуть ручной передатчик.

Информация
Соблюдать предписания по обращению с чувствительными к электростатическому разряду компонентами!
Выполнять монтажные работы только в случае использования разрешенной рабочей одежды и обуви.
Новые запчасти следует извлекать из упаковки, защищающей от электростатического разряда, только перед самым монтажом.
Не прикасаться к электрическим контактам и контактам разъемов.

1 Разблокировать электрический разъем -1--a- и отсоединить его -A-.

2 Отвернуть две крепежные гайки -2-.

3 Вынуть блок управления топливного насоса из крепления -3--B-.

Монтаж блока управления топливного насоса

1 Монтаж блока управления топливного насоса осуществляется в последовательности, обратной последовательности демонтажа.

Дополнительные работы

1 Установить заднее правое колесо.

Сообщение от Владимир Маркин

Предварительные работы

Снять заднее правое колесо.

Демонтаж блока управления топливного насоса

Уведомление
Пики напряжения
Неисправности потребителя или блока управления
Прежде чем отсоединять или отключать потребители, выключить зажигание и вынуть ручной передатчик.

Информация
Соблюдать предписания по обращению с чувствительными к электростатическому разряду компонентами!
Выполнять монтажные работы только в случае использования разрешенной рабочей одежды и обуви.
Новые запчасти следует извлекать из упаковки, защищающей от электростатического разряда, только перед самым монтажом.
Не прикасаться к электрическим контактам и контактам разъемов.

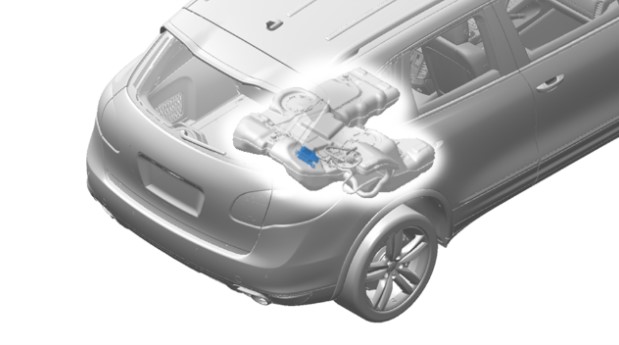

Схема на картинке ниже
