9 Высвободить канал прокачки.

9.1 Снять зажим каналов прокачки с крышки головки блока цилиндров спереди.

9.2 Отложить канал прокачки в сторону.

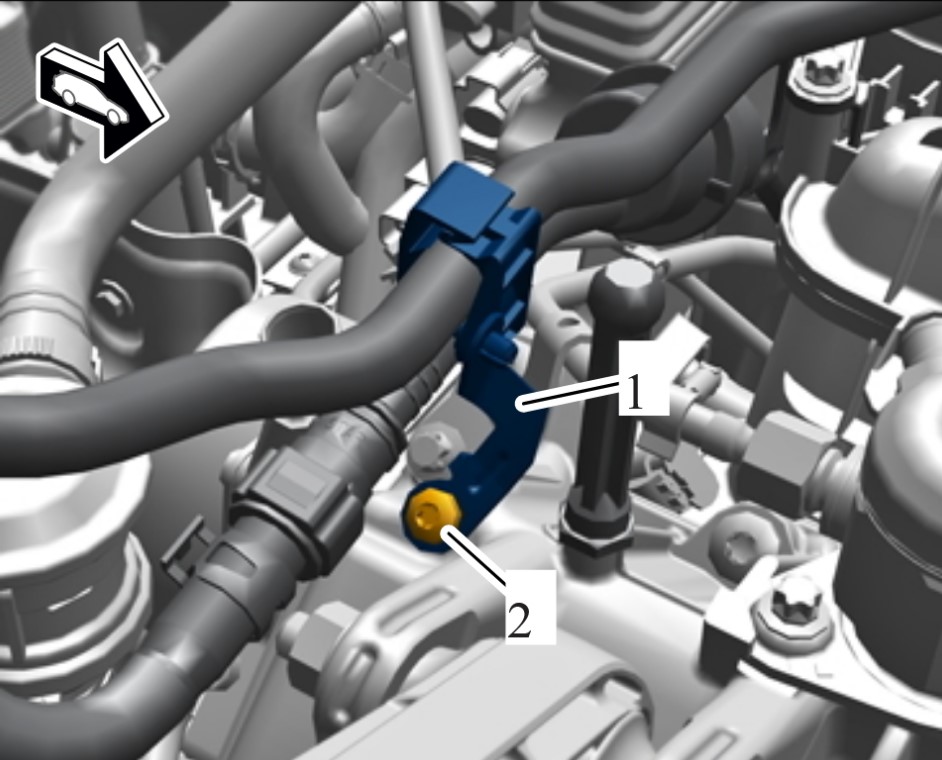

10 Снять держатель топливопровода и трубопровода вентиляции топливного бака -1- с крышки головки блока цилиндров.

11 Снять исполнительные механизмы регулятора фаз газораспределения.

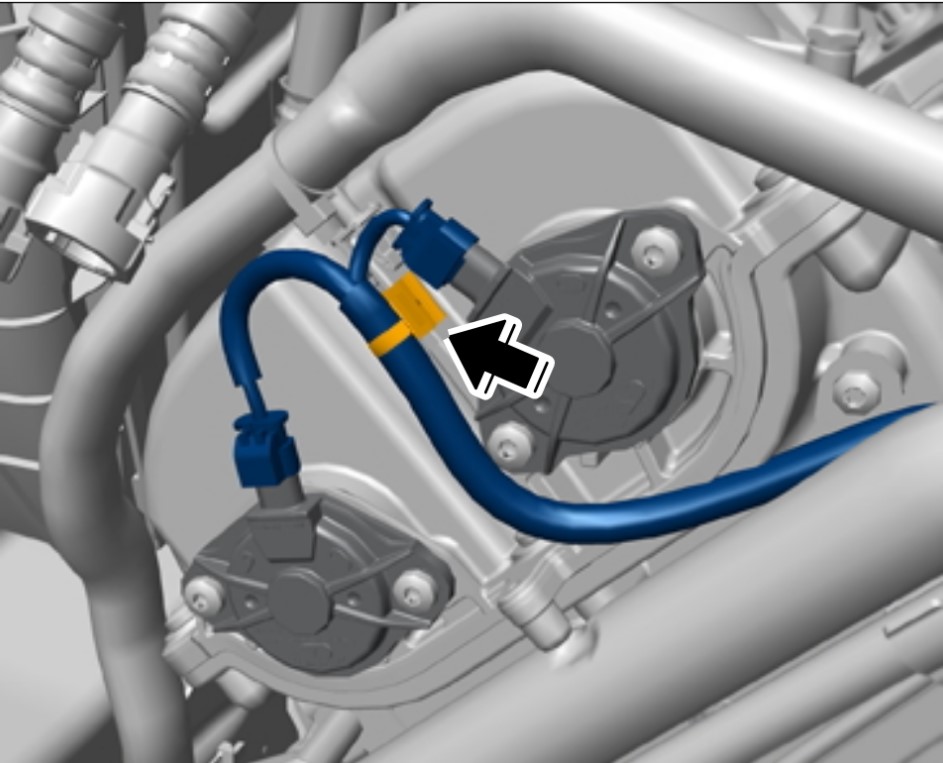

12 Снять зажим жгута проводов исполнительных механизмов регулятора фаз газораспределения с крышки головки блока цилиндров.

13 Снять катушки зажигания.

13.1 Снять крепежный зажим -1- жгута проводов для катушек зажигания с крышки головки блока цилиндров.

13.2 Извлечь кабель лямбда-зонда из держателя жгута проводов для катушек зажигания.

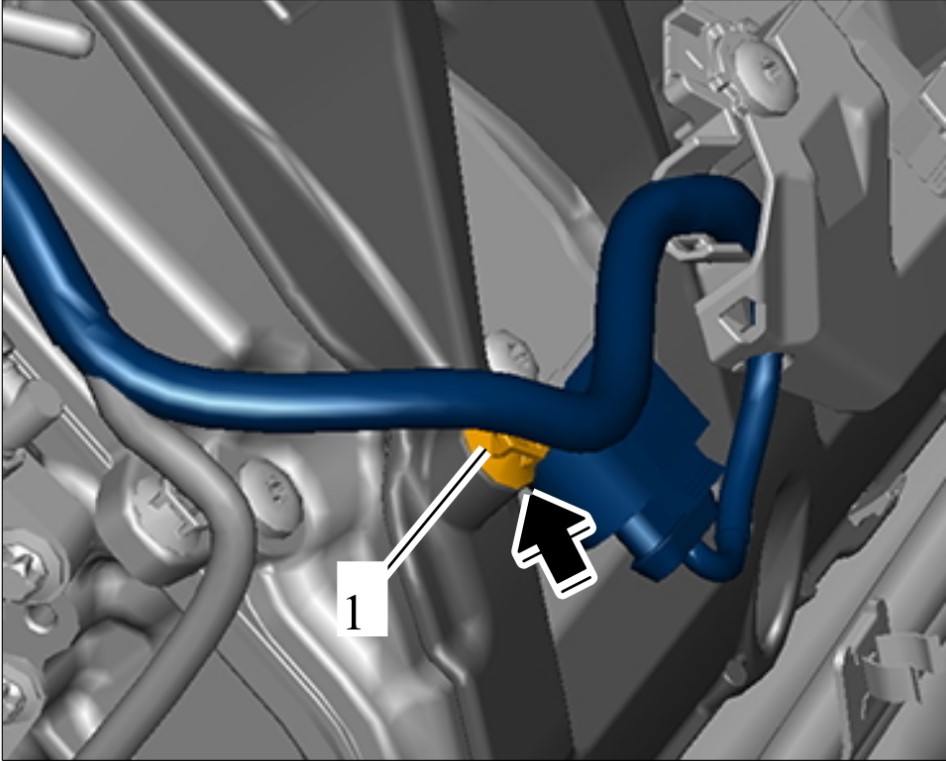

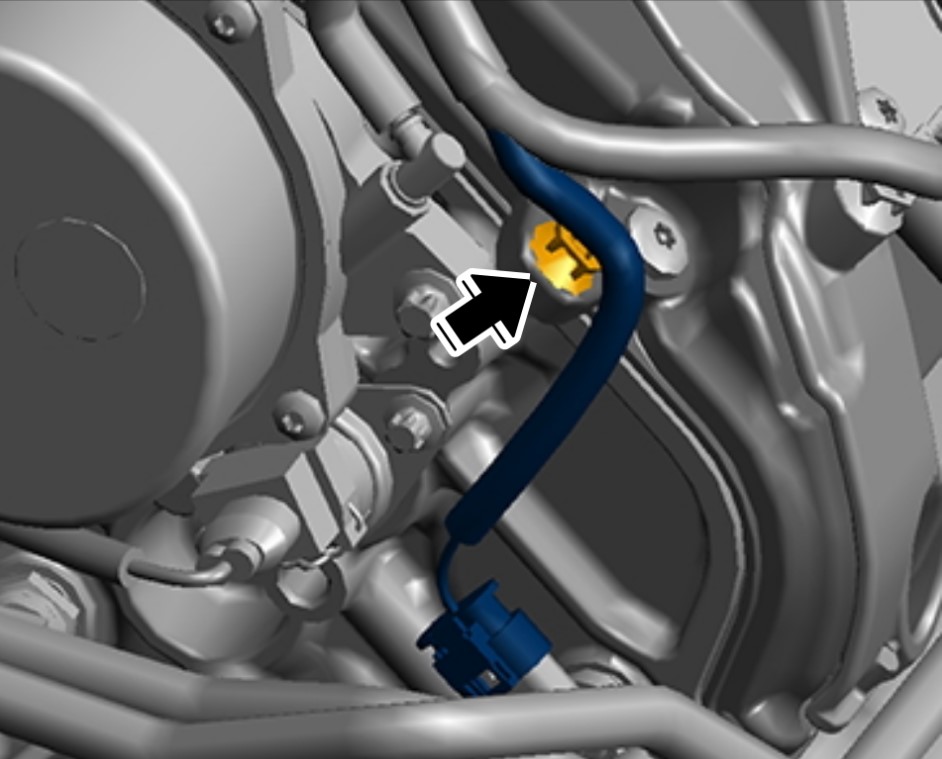

14 Отсоединить крепежный зажим кабеля для датчика Холла со стороны выпуска от крышки головки блока цилиндров -стрелка-.

15 Снять насос высокого давления.

16 Снять крепление жгута проводов с трубопровода высокого давления.

17 Снять трубопровод насоса высокого давления, идущий к магистрали (цил. 1-3).

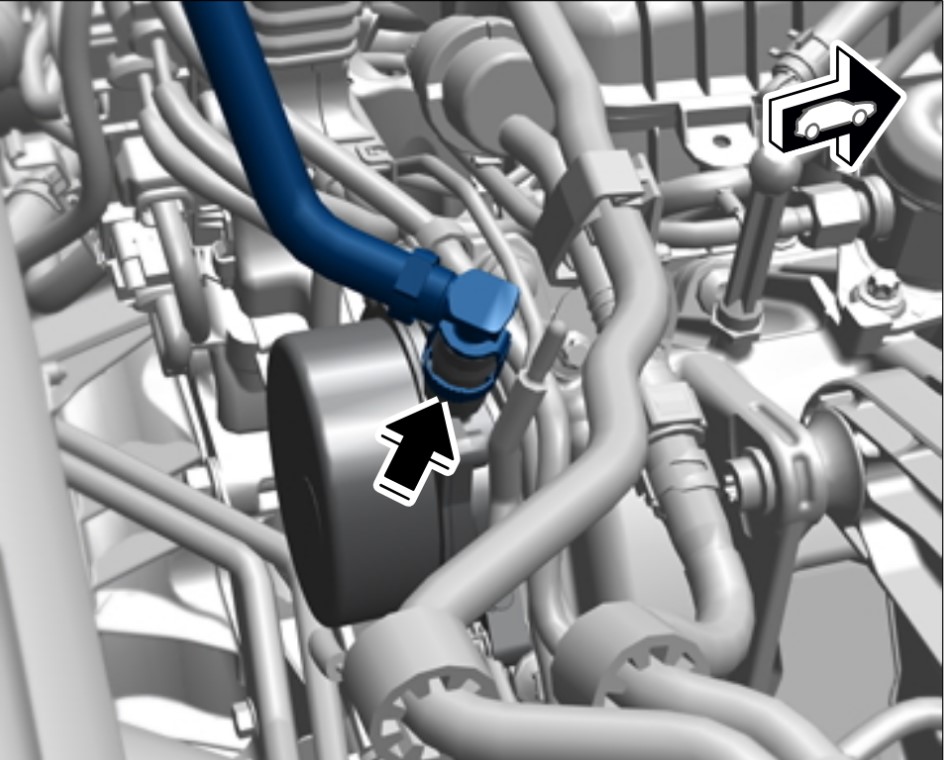

18 Отсоединить вакуумный шланг усилителя тормозного привода -стрелка- от вакуумного насоса.

19 Зажать жгут проводов за штуцером вакуумного насоса.

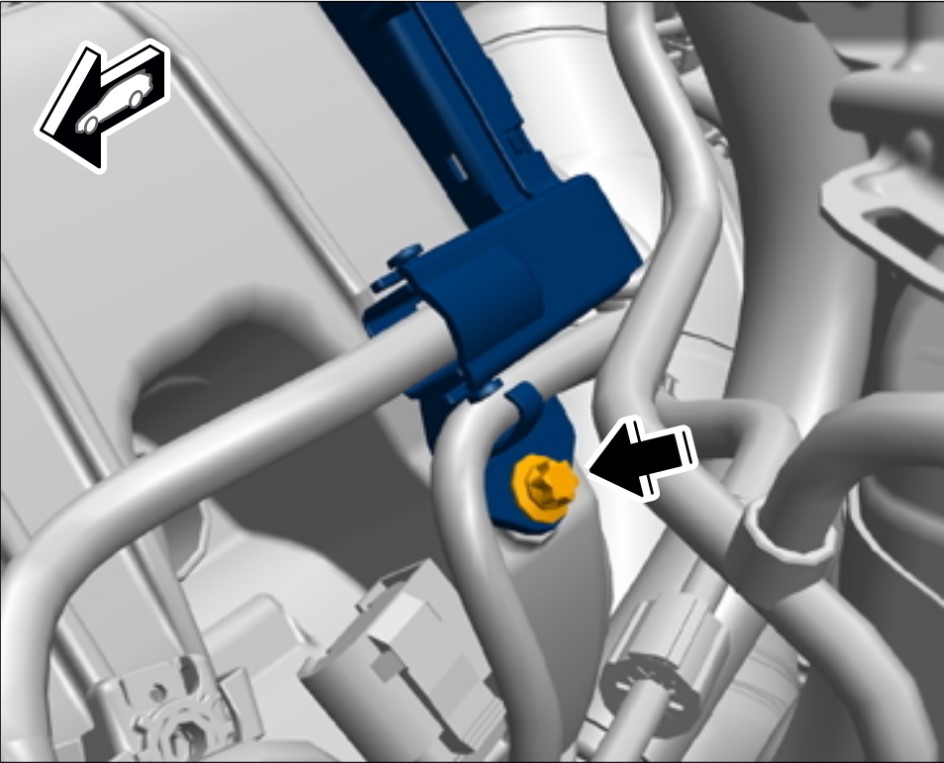

20 В автомобилях с автономным отопителем: Отсоединить держатель трубок ОЖ от опоры амортизатора -стрелка-.

Предварительные работы с цилиндрами 4-6

Информация

Чтобы обеспечить лучший доступ в моторный отсек, вместо реактивной опоры может быть установлена 9866 - опора.
После этого перемещение двигателя обеспечивается путем поворота шестигранника (ключом на 17) 9866 - опоры влево или вправо.

1 Снять облицовку двигателя.
2 Снять корпус воздушного фильтра.
3 Слить охлаждающую жидкость.
4 Снять расширительный бачок.
5 Снять трубопровод насоса высокого давления, идущего к магистрали цил. 4-6.
6 Снять насос высокого давления.
7 Отсоединить каналы прокачки от крышки головки блока цилиндров.
7.1 Выкрутить винт крепления канала прокачки к крышке головки блока цилиндров и снять трубопровод вместе с маслоотделителем.
7.2 Отсоединить канал прокачки от блока дроссельной заслонки.
8 Снять катушки зажигания.
9 Ослабить винт крепления кабелепровода для жгута проводов катушек зажигания к крышке головки блока цилиндров -стрелка-.

10 Снять исполнительные механизмы системы регулирования фаз газораспределения.

Рекомендуемый инструмент: 9792 - Вставка для динамометрического ключа

11 Опрокинуть двигатель с помощью опоры 9866 - опора вправо по направлению движения.

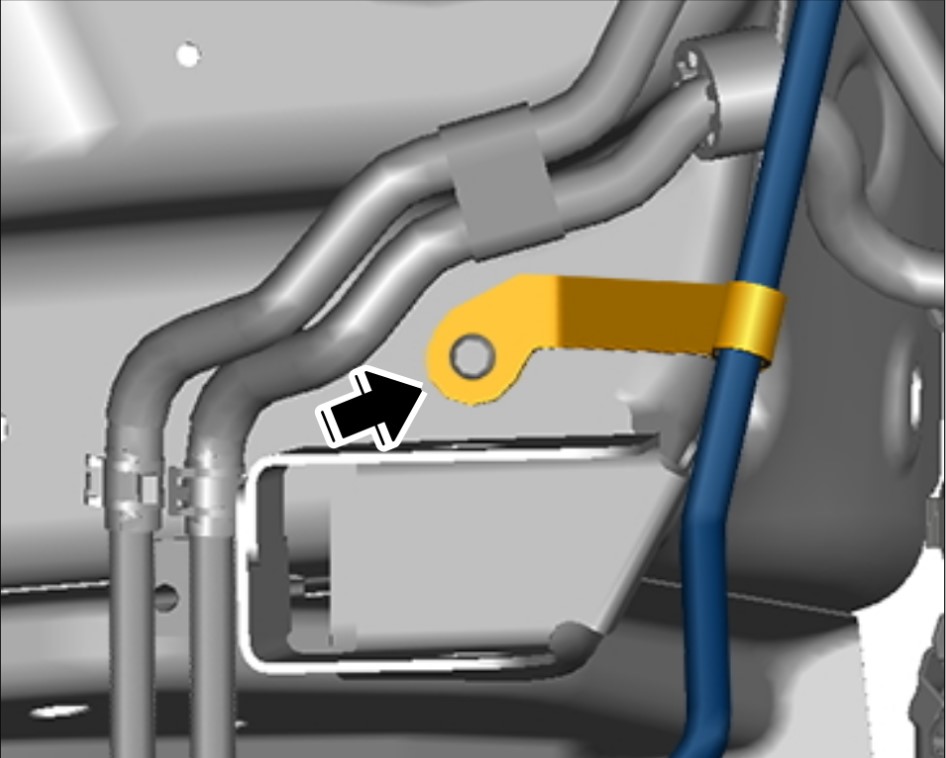

12 Ослабить винт крепления держателя трубопроводов кондиционера.

Демонтаж крышки головки блока цилиндров

Демонтаж крышки головки блока цилиндров 1-3

1 Снять крышку головки блока цилиндров.

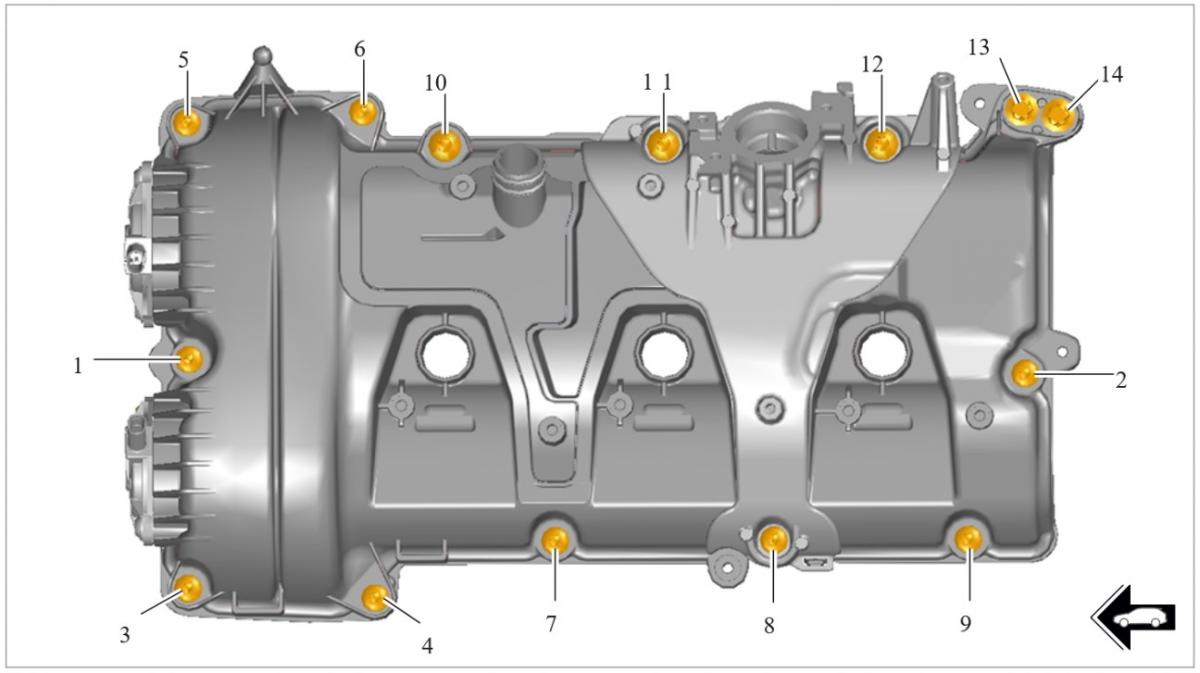

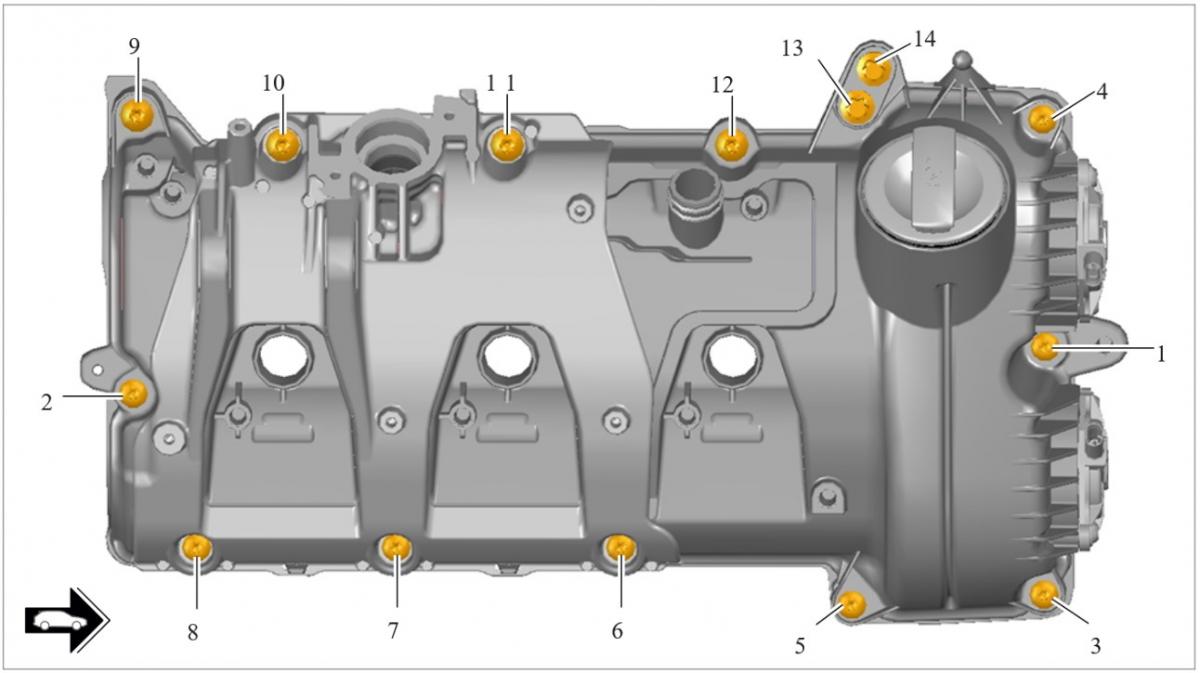

1.1 Ослабить крепежные винты крышки головки блока цилиндров -14 по 1-. (В зависимости от исполнения последовательность может отличаться от приведенного рисунка. См. технические параметры.)

1.2 Отжать отсоединенный трубопровод ATF в сторону.

1.3 Снять крышку головки блока цилиндров.

Демонтаж крышки головки блока цилиндров 4-6

1 Ослабить крепежные винты крышки головки блока цилиндров -14 по 1-. (В зависимости от исполнения последовательность может отличаться от приведенного рисунка. См. технические параметры.)

2 Отжать трубопроводы кондиционера в сторону.

3 Снять крышку.
