Предварительные работы
1 Полностью выдвинуть элемент удлинения поверхности подушки сиденья.
2 Снять пер. сиденье.
3 Снять обшивку переднего сиденья.
Демонтаж обивки подушки переднего сиденья
Информация
•На рисунках ремонтные работы частично изображены лишь на примере одной стороны автомобиля или на аналогичном компоненте.
•Некоторые рабочие операции следует самостоятельно выполнить также на противоположной стороне автомобиля.
1 На автомобилях с обогревом сиденья: отсоединить разъем обогрева сиденья.
1.1 Разблокировать электрический разъем обогрева сиденья -1--a- и отсоединить его -A-.
1.2 Разблокировать электрический разъем обогрева элемента удлинения поверхности подушки сиденья -2--b- и отсоединить его -B-.
2 Нажать на штифт насечной заклепки -1- внутрь и вынуть насечную заклепку.
3 Отцепить обивку сзади -2--A-.

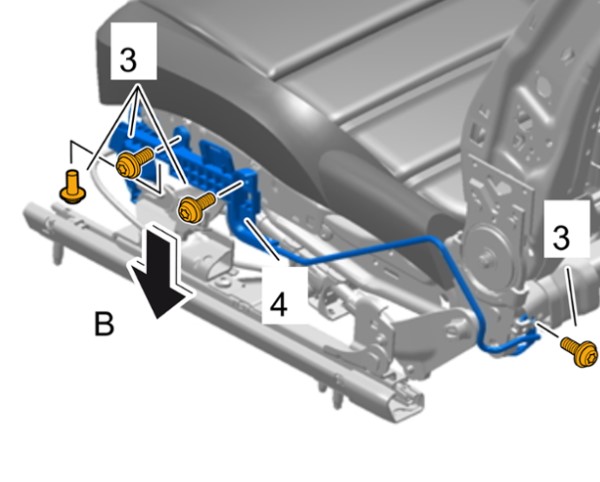

4 Вывернуть крепежные винты -3- и вынуть крепление -4- вниз -B- из фиксаторов.
5 Отцепить обивку сбоку -C-.
6 Отцепить обивку спереди -D-.
7 На автомобилях с удлинением подушки сиденья: отцепить обивку на элементе удлинения поверхности подушки сиденья -E-.
8 Нажать на штифт насечной заклепки -5- внутрь и вынуть насечную заклепку.
9 Отцепить обивку сзади -F-.
10 Отцепить обивку сбоку -G-.
11 Отцепить обивку сзади -H-.

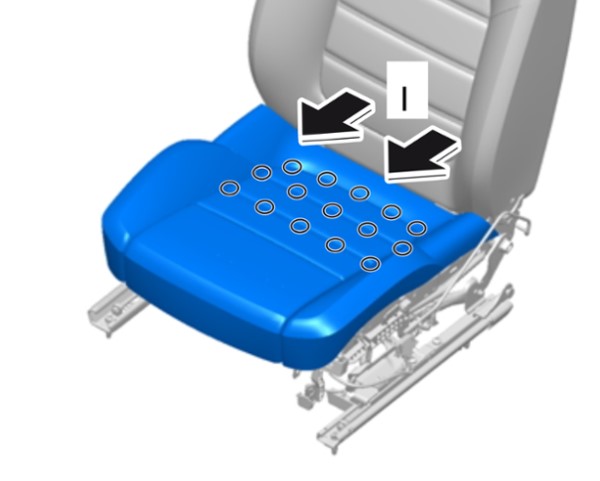

12 Протянуть обивку между мягким наполнителем подушки сиденья и спинкой вперед -I-.
13 На автомобилях с удлинением подушки сиденья: отцепить ленты элемента удлинения поверхности подушки сиденья с обеих сторон.

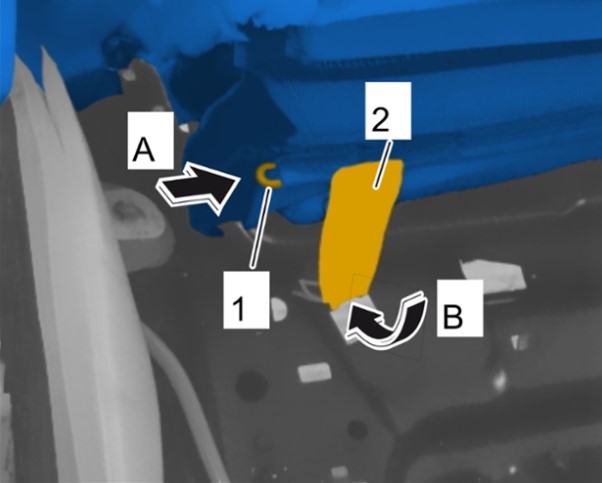

13.1 Поднять мягкий наполнитель подушки сиденья сзади.
13.2 Отодвинуть стержень -1- на обивке назад -A-.
13.3 Отцепить ленту элемента удлинения поверхности подушки сиденья -2- и провести ее вниз -B-.
14 Снять обивку подушки сиденья с каркаса сиденья вместе с мягким наполнителем.
Монтаж обивки подушки переднего сиденья
Информация
•Начиная с середины закрепить обивку на мягкой подложке.
•Последовательность: Середина, верх/низ, лево/право.
1 Положить обивку с мягким наполнителем на каркас сиденья.
2 На автомобилях с удлинением подушки сиденья: зацепить ленты элемента удлинения поверхности подушки сиденья с обеих сторон.
2.1 Поднять мягкий наполнитель подушки сиденья сзади.
2.2 Провести ленту элемента удлинения поверхности подушки сиденья -2- снизу вверх -A- и надвинуть ее на стержень -B-.
2.3 Просунуть стержень -1- через ленту элемента удлинения поверхности подушки сиденья -2- и язычок обивки -3-.
3 Протянуть обивку между мягким наполнителем подушки сиденья и спинкой назад -C-.
4 Зацепить обивку сзади -D-.
5 Зацепить обивку сзади -E-.
6 Зацепить обивку сбоку -F-.
7 Смонтировать насечную заклепку -4-.
Информация
При демонтаже крепежные зажимы на каркасе сиденья разрушаются. При монтаже заменять насечные заклепки и крепежные зажимы. Не допускается их повторное использование.
8 Зацепить обивку спереди -G-.
9 На автомобилях с удлинением подушки сиденья: зацепить обивку на элементе удлинения поверхности подушки сиденья -H-.
10 Зацепить обивку сбоку -I-.

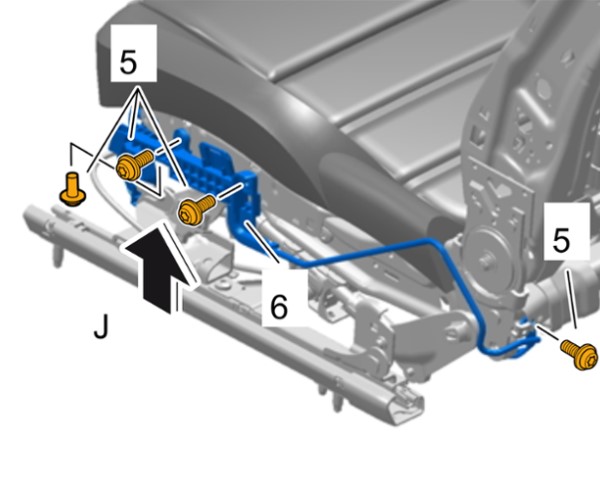

11 Зафиксировать крепление -6-, работая снизу -J-.
12 Затянуть крепежные винты -5- с моментом затяжки. Момент затяжки 7,5 Nm .
13 Смонтировать насечную заклепку -7-.
Информация
При демонтаже крепежные зажимы на каркасе сиденья разрушаются. При монтаже заменять насечные заклепки и крепежные зажимы. Не допускается их повторное использование.
14 Зацепить обивку сзади -8--K-.
15 На автомобилях с обогревом сиденья: подсоединить разъем обогрева сиденья.
15.1 Вставить электрический разъем обогрева сиденья -1--A- до ощутимой фиксации разъема.
15.2 Вставить электрический разъем обогрева элемента удлинения поверхности подушки сиденья -2--B- до ощутимой фиксации разъема.
Замена обивки подушки переднего сиденья
1 На автомобилях с удлинением подушки сиденья: вынуть мягкий наполнитель удлинения подушки сиденья.
2 Разрезать обивочные скобы -крыги- с помощью бокорезов и снять обивку с мягкого наполнителя.
3 Положить обивку и выровнять ее по контуру мягкого наполнителя.
4 Закрепить обивку на мягком наполнителе с помощью клещей для обивочных скоб и новых обивочных скоб -круги-.
Информация
•Начиная с середины закрепить обивку на мягкой подложке.
•Последовательность: Середина, верх/низ, лево/право.
Дополнительные работы
Разглаживание складок на обивке сиденья (кожа)
Уведомление
Опасность повреждения обшивки в результате подвода большого количества тепла.
•Образование складок на обшивке
В случае образования складок допустимо лишь частичное непродолжительное нагревание с помощью фена.
Обязательно соблюдать температуру теплого воздуха 50°C.
1 При образовании складок соответствующие участки обивки нагреть феном и разгладить с помощью специнструмента.
Скребок
Шпатель
Гладилка
V.A.G 1416 - Heißluftgebläse
1 Установить облицовку переднего сиденья.
2 Установить пер. сиденье.
