Демонтаж и монтаж зонда электромагнитного поля
Демонтаж зонда электромагнитного поля
1 Отсоединить крепежный кронштейн замка ремня безопасности
Выкрутить 3 крепежных винта -1- крепежного кронштейна замка ремня безопасности.
2 Расклипсовать держатель зонда электромагнитного поля и электропровод на крепежном кронштейне замка ремня безопасности.
Расклипсовать держатель зонда электромагнитного поля и электропровод на крепежном кронштейне замка ремня безопасности.
3 Отсоединить разъем и снять зонд электромагнитного поля.

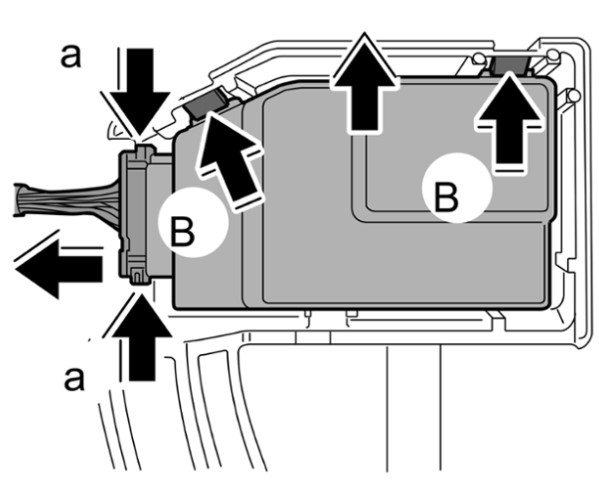

Разблокировать разъем зонда электромагнитного поля -стрелки a- и отсоединить.
Разблокировать два фиксатора на держателе зонда электромагнитного поля -стрелки B- и извлечь зонд электромагнитного поля.
Демонтаж зонда электромагнитного поля – исполнение для USA, начиная с 2005 модельного года
Выключить зажигание и извлечь ключ зажигания.
1 Открутить кронштейн зонда электромагнитного поля и отсоединить разъем.
Переместить 2/3-заднего сиденья вперед.
Разблокировать разъем зонда электромагнитного поля -стрелки a- и отсоединить его.
Выкрутить два болта крепления -2- и отодвинуть кронштейн зонда электромагнитного поля назад.
2 Снять зонд электромагнитного поля.
Разблокировать два фиксатора на кронштейне зонда электромагнитного поля -стрелки a- и снять зонд.
Монтаж зонда электромагнитного поля
Информация
Всегда заменять винты и гайки при проведении сервисных и дополнительных работ. Микроинкапсулированные винты запрещено модифицировать, смазывать или ослаблять и снова затягивать.
1 Установить зонд электромагн. поля и подсоединить разъем.
Установить зонд электромагн. поля в держатель и прижать вниз до ощутимых щелчков двух фиксаторов.
Подсоединить разъем зонда электромагн. поля до ощутимого щелчка.
2 Заклипсовать на кронштейне замка ремня безопасности держатель зонда электромагн. поля и эл. провод.
Заклипсовать на кронштейне замка ремня безопасности держатель зонда электромагн. поля и эл. провод.
3 Закрепить кронштейн замка ремня безопасности.
Установить кронштейн замка ремня безопасности и тремя новыми крепежными винтами -1- прикрутить момент затяжки 50 Nm .
4 Откалибровать зонд электромагн. поля
Монтаж зонда электромагнитного поля - исполнение для США, с модельного года 2005
1 Установить зонд электромагн. поля.
Установить зонд электромагн. поля в держатель и прижать вниз до ощутимых щелчков двух фиксаторов.

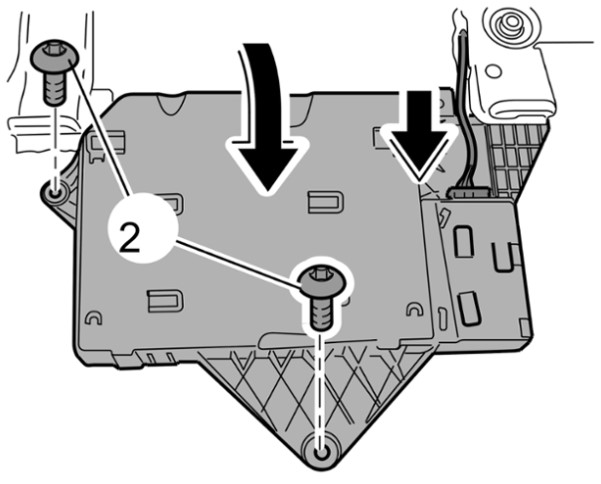

2 Подсоединить разъем и закрепить держатель зонда электромагн. поля.
Повернуть держатель зонда электромагн. поля вперед и двумя крепежными винтами -2- прикрутить момент затяжки 6 Nm .
Подсоединить разъем зонда электромагн. поля до ощутимого щелчка.
3 Откалибровать зонд электромагн. поля
Калибровка зонда электромагнитного поля
Информация
После замены зонда электромагнитного поля необходимо провести калибровку.
На многофункциональном дисплее появляется предупредительное сообщение "CAL".
Для калибровки компаса следуйте указаниям на многофункциональном дисплее.
1 При появлении на дисплее сообщения "ПРОЕХАТЬ ПОЛНЫЙ КРУГ" для калибровки зонда электромагнитного поля на автомобиле необходимо проехать определенное расстояние, например, один квартал.
Информация
После завершения калибровки производится автоматический возврат в основное меню.
