Предварительные работы
1 Выключить зажигание, извлечь ключ.

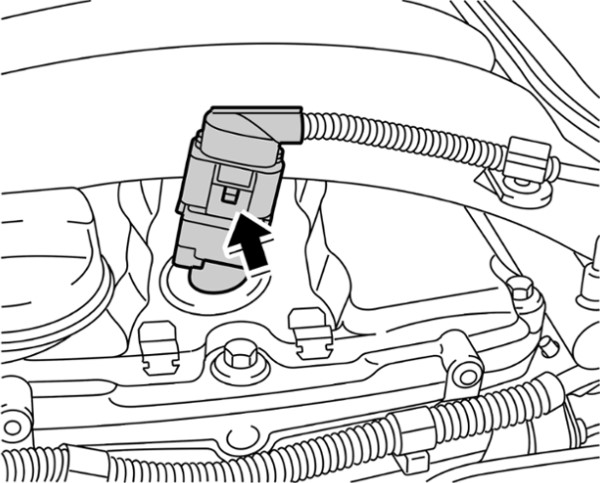

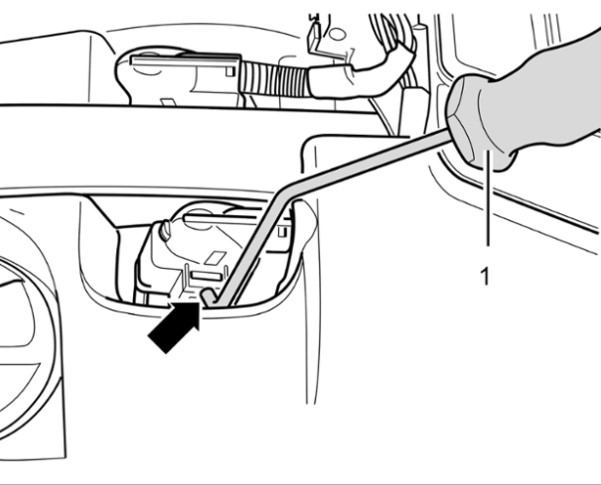

2 Отсоединить 6 модулей зажигания от жгута проводки. Для этого слегка прижать разъемы вниз, разблокировать и отсоединить с помощью монтажного инструмента или подходящего вспомогательного приспособления (напр., угловой кусок проволоки). -1-
Информация

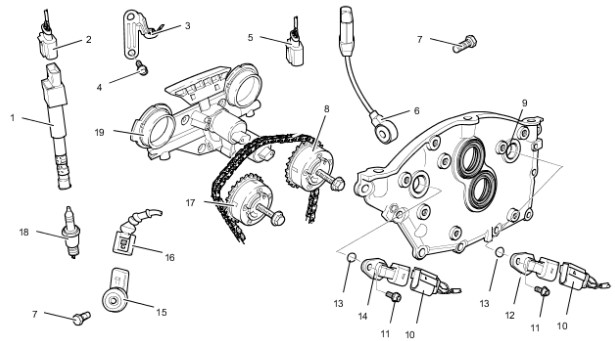

Обзор компонентов
1 Модуль зажигания
2 Кабельный разъем
3 Держатель
4 Винт момент затяжки 20 Nm
5 Кабельный разъем
6 Датчик детонации
7 Винт момент затяжки 20 Nm
8 Фазовращатель выпускного распредвала 32А
9 Крышка
10 Кабельный разъем
11 Винт момент затяжки 10 Nm
12 Датчик Холла G163 выпускного распредвала
13 Уплотнительное кольцо; заменить
14 Датчик Холла G40 впускного распредвала
15 Датчик детонации
16 Кабельный разъем
17 Фазовращатель впускного распредвала 24Е
18 Свеча зажигания момент затяжки 20 Nm
19 Кожух ГРМ
Демонтаж модулей зажигания

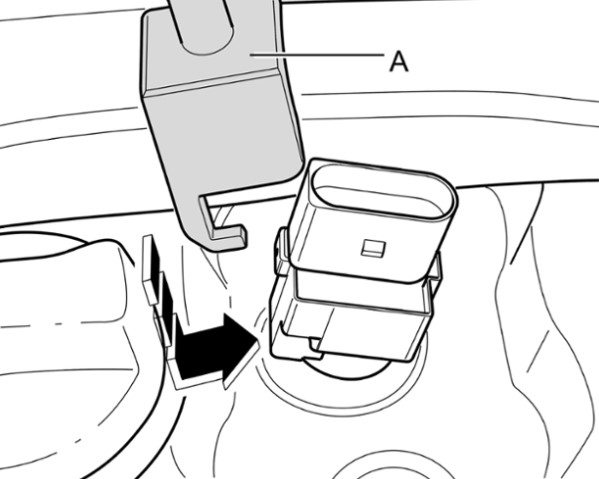

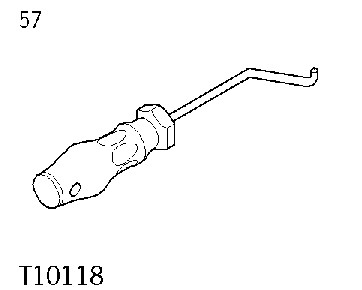

1 Извлечь модули зажигания. Если модули зажигания плотно сидят, снять их с помощью специнструмента съемник-A-.
Монтаж модулей зажигания
1 Установить катушки. При этом обратить внимание на то, чтобы ровные поверхности располагались сверху. Правильность монтажа подтверждается ощутимым щелчком.
Дополнительные работы

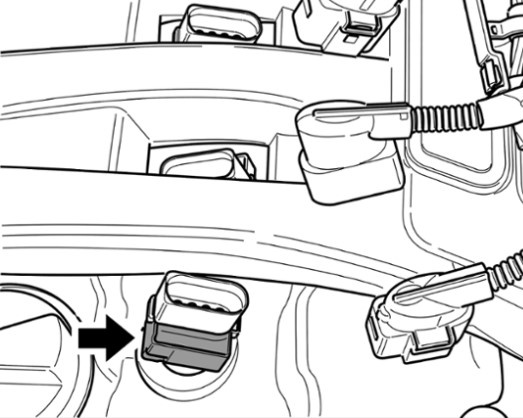

1 Подключить модули зажигания. Зафиксировать разъемы с ощутимыми щелчками.-стрелка-
