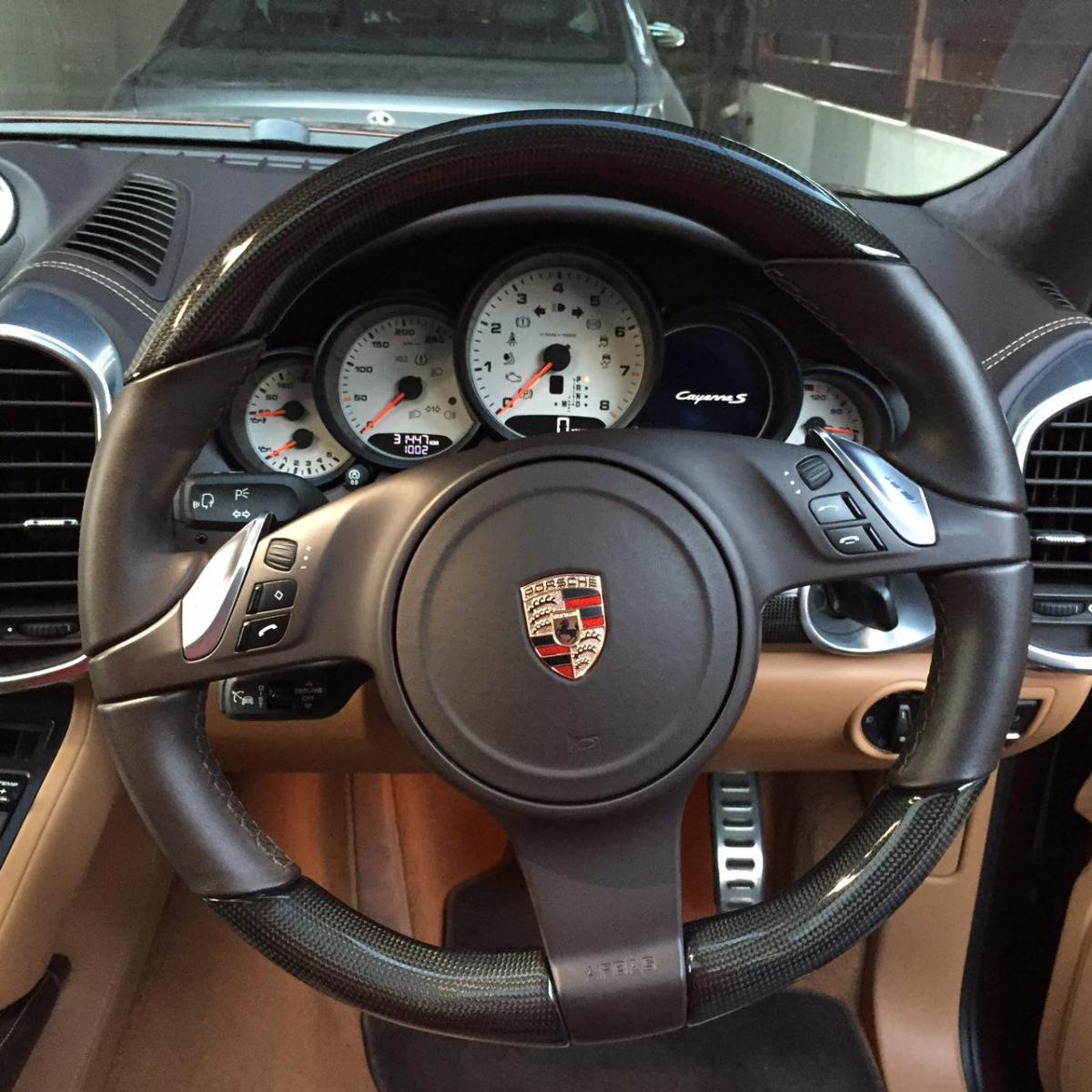

Демонтаж и монтаж модуля подушки безопасности водителя 958
Предварительные работы при демонтаже и монтаже модуля подушки безопасности водителя
информация
Задействование рулевого колеса при отсоединенной АКБ. Перед отсоединением АКБ необходимо выполнить следующие пункты:
1. Вставить ключ в замок зажигания, включить и снова выключить зажигание.
2. Оставить ключ в замке зажигания.
3. Отсоединить плоский провод массы АКБ
Демонтаж модуля подушки безопасности водителя
Неправильное обращение с модулем подушки безопасности
Срабатывание модуля подушки безопасности.
Появляются системные ошибки.
→ Выключить зажигание и вынуть ключ зажигания или ручной передатчик.
→ К точке подключения внешнего источника питания/запуска двигателя не должно быть подключено электропитание (например, зарядное устройство АКБ).
→ Отключить аккумуляторную батарею и изолировать перемычку массы так, чтобы исключить контакт с массой.
→ После отключения аккумуляторной батареи подождать 1 мин.
→ Отсоединить разъем от пускового устройства только после истечения времени ожидания.
→ Следить, чтобы при установке перед модулем подушки безопасности не было никаких посторонних деталей.
→ При демонтаже заменить поврежденные детали.
→ Модули подушек безопасности всегда располагать выходным отверстием вверх, например, эмблема подушки безопасности водителя
→ Не класть на модули подушек безопасности никакие предметы.
→ При демонтаже модулей подушек безопасности на длительный срок обеспечить хранение модулей в специальном помещении под замком.
→ Следует избегать контакта модулей подушек безопасности с маслами, смазкой, чистящими и аналогичными средствами.
→ Подвергать модули подушек безопасности воздействию температуры максимум 90°.
→ Не снимать закорачивающие пружины разъемов.
→ Зажигание, а также подготовка должны осуществляться только квалифицированным персоналом под наблюдением второго ответственного лица.
→ Перед утилизацией при соблюдении общих мер предосторожности обезвредить модуль подушки безопасности с помощью электрического зажигания и предотвратить использование не по назначению.
информация
Следить за тем, чтобы разблокирующий инструмент не вставлялся слишком далеко в направлении выключателя на рулевой колонке, поскольку это вредит пружине.
информация

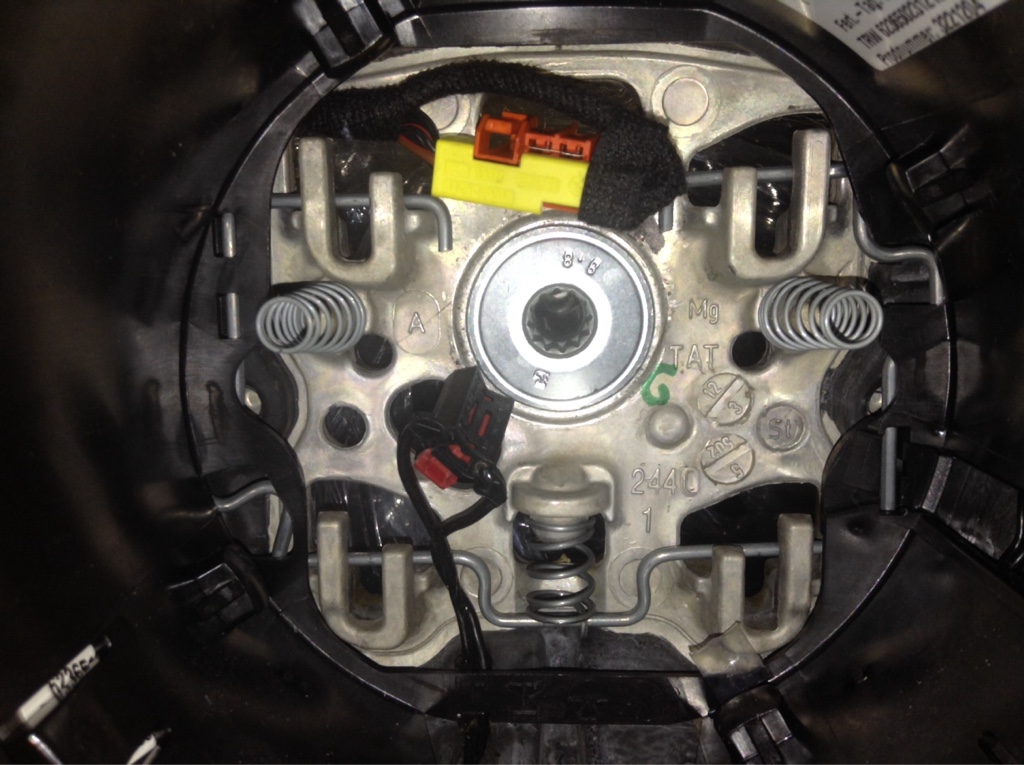

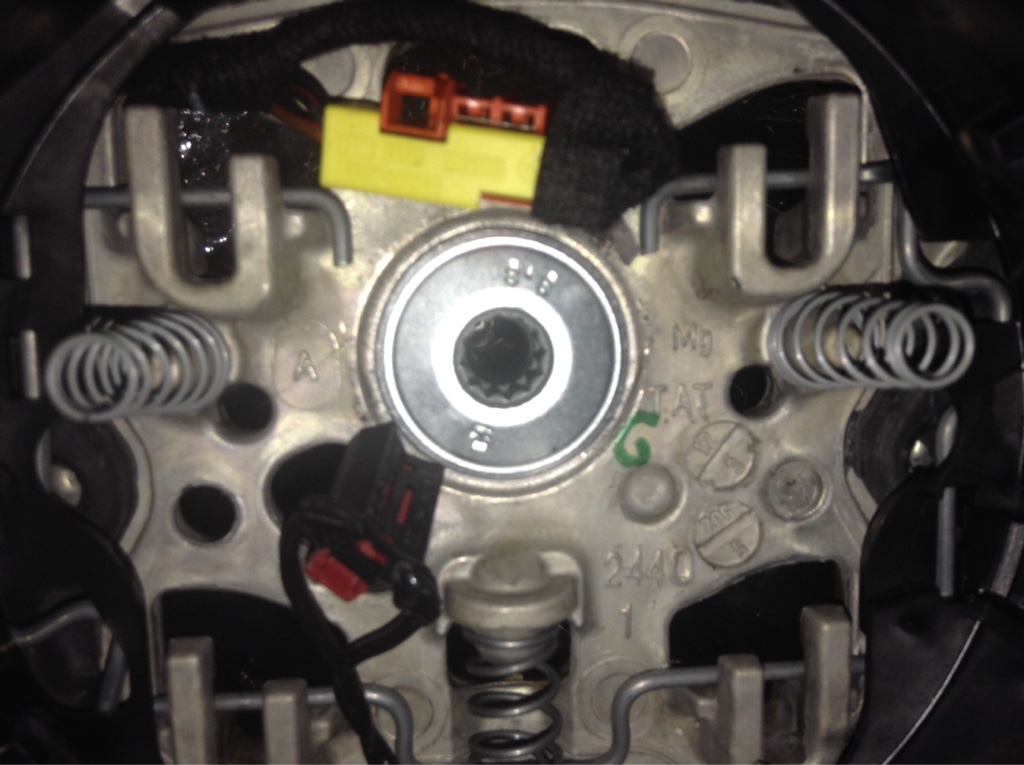

Обзор положения разблокирующих пружин -2- . Использовать разблокирующий инструмент -1- (Torx T25 с рукояткой или среднюю отвертку).
1. Разблокировать модуль подушки безопасности.
1.1. Вставить разблокирующий инструмент -1- параллельно рулевому колесу до соприкосновения с пружиной.
1.2. Полностью вдавить пружину с помощью разблокирующего инструмента и слегка извлечь модуль подушки безопасности -2- -стрелка- .
1.3. Повторить процесс с другой стороны рулевого колеса.

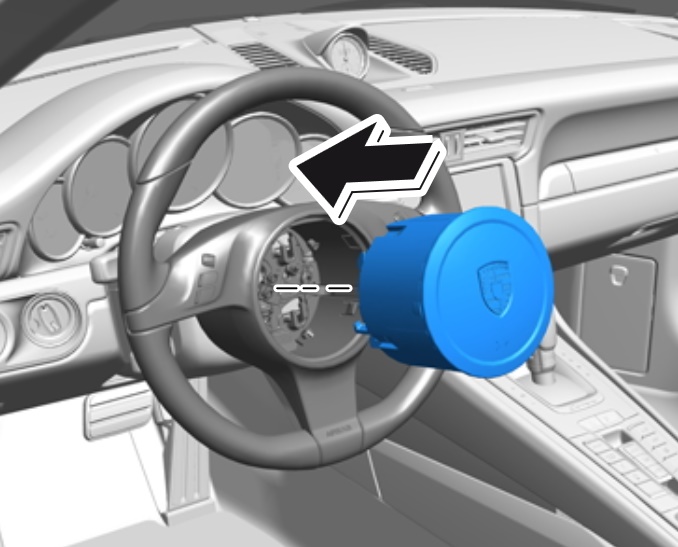

2. Извлечь модуль подушки безопасности из рулевого колеса -стрелка- .
3. Разблокировать электрические штекерные соединения -1, 2- в направлении, указанном стрелкой, -a- и отсоединить их -A- .
Монтаж модуля подушки безопасности водителя
информация
Перед монтажом проверить модуль подушки безопасности, не деформированы ли стопорная скоба, крепление модуля и/или упорная пластина на рулевом колесе. При деформации заменить поврежденную деталь. Устанавливать модуль подушки безопасности только с работоспособной и соответствующей положению стопорной скобой. Стопорная скоба не должна заклинивать или заедать.
1. Повернуть модуль подушки безопасности прибл. на 120–180° по часовой стрелке так, чтобы жгут проводов рулевого колеса слегка зафиксировался в подушке безопасности -A- .
2. Подсоединить электрические штекерные соединения -1, 2- -a- и заблокировать их в направлении, указанном стрелкой -A- . Соблюдать цветовую кодировку штекерных соединений.
3. В требуемом положении разместить модуль подушки безопасности и зафиксировать в рулевом колесе обеими руками, надавливая и слегка постукивая по нему -стрелка- .
4. После каждого монтажа модуля подушки безопасности необходимо проверять правильность его монтажа, постучав по ободу рулевого колеса и выполнив визуальный контроль (положение модуля подушки безопасности относительно рулевого колеса).
Дополнительные работы при демонтаже и монтаже модуля подушки безопасности водителя
1. Подсоединить плоский провод массы АКБ и выполнить работы, необходимые после подключения АКБ.
