Световоды – шина MOST

Указания по работе со световодами

Разъемы не разрешается соединять или разъединять с помощью инструментов.

Световоды и разъемы не должны вступать в контакт с жидкостями, например водой, смазочными материалами, антифризом, а также антикоррозийными и моющими средствами. В противном случае происходит нарушение работоспособности MOST или полный выход системы из строя. Разъемы с надетыми защитными колпачками также не должны вступать в контакт с указанными жидкостями.

Если оптические контакты, разъемы или гнезда не соединены или не защищены колпачком, то они не должны подвергаться воздействию пыли и других твердых веществ (смазочных материалов).

Оптические контакты, разъемы или гнезда нельзя чистить.

Хранение, упаковка, транспортировка

Световоды не разрешается хранить вне помещения.

Световоды в процессе хранения следует защищать от воздействия прямого солнечного излучения.

Световоды в процессе хранения не должны подвергаться воздействию высокой влажности воздуха. Рекомендованные условия хранения: температура – в диапазоне от –20 °C до +40 °C, влажность воздуха – в диапазоне от 40 % до 60 %.

Световоды должны храниться в упаковке из картона или полимеров.

Не допускать воздействия на световоды сил, способных их повредить или деформировать.

Световоды разрешается хранить только с установленными защитными колпачками.

При хранении радиус изгиба световода не должен быть менее 300 мм.

Световод с поврежденными поверхностями необходимо заменить.

Монтаж световода в автомобиль

При установке световода в автомобиль запрещено превышать указанные далее предельные значения:

Максимально допустимое растягивающее усилие: 60 Н

Минимальный радиус изгиба после и в процессе установки в автомобиль: 25 мм

Максимальное количество скручиваний: 10 скручиваний на 1 м

Следующие пункты необходимо учитывать при установке световодов и жгутов проводов, содержащих световоды:

Запрещено устанавливать поврежденные световоды.

Перед установкой световода или жгута проводов со световодом в автомобиль необходимо проверить, установлены ли должным образом пылезащитные колпачки. Если это не так, то световод устанавливать запрещено.

После и в процессе установки световода в автомобиль радиус изгиба не должен быть меньше 25 мм.

В процессе установки световода при регулировке длины жгута проводов запрещено тянуть за световод (максимальное растягивающее усилие 60 Н), скручивать или сматывать световод.

После установки световода в автомобиль переплетенные световоды следует расправить.

Во время установки светодиода предотвращать прикладывание к нему поперечных усилий.

Ремонт

Неисправный световод необходимо заменить. Световоды не подлежат ремонту.

При замене световода оптические контакты должны быть удалены из разъемов.

Разъем – пылезащитные колпачки

Пылезащитный колпачок для оптических контактов:

При хранении, транспортировке или установке световода в автомобиль пылезащитный колпачок следует снимать только непосредственно перед подключением к разъему.

После каждой проверки световода пылезащитный колпачок необходимо устанавливать на место.

Пылезащитные колпачки можно снять, не нажимая на фиксатор.

Во время и после демонтажа пылезащитного колпачка не дотрагиваться до открытой контактной поверхности, в противном случае можно повредить или загрязнить оптический контакт.

Пылезащитный колпачок разъема (со стороны жгута проводов):

Если устанавливается жгут проводов в сборе, то на разъемах световода расположены пылезащитные колпачки.

Нажав на фиксатор -стрелка-, можно снять пылезащитный колпачок.

После каждой проверки световода пылезащитный колпачок необходимо устанавливать на место.

Во время и после демонтажа пылезащитного колпачка не дотрагиваться до открытой контактной поверхности, в противном случае можно повредить или загрязнить оптический контакт.

Разъем блока управления (со стороны жгута проводов)

Световод поставляется с приклеенными пластиковыми контактами. Данные контакты в случае ремонта фиксируются в корпусе разъема. Используются серый и черный контакты с идентичными размерами.

Серые контакты используются в месте сопряжения: жгут проводов >> блок управления (оптический вход).

Черные контакты используются в точке сопряжения: блок управления >> жгут проводов.

Разъемы – места разъединения

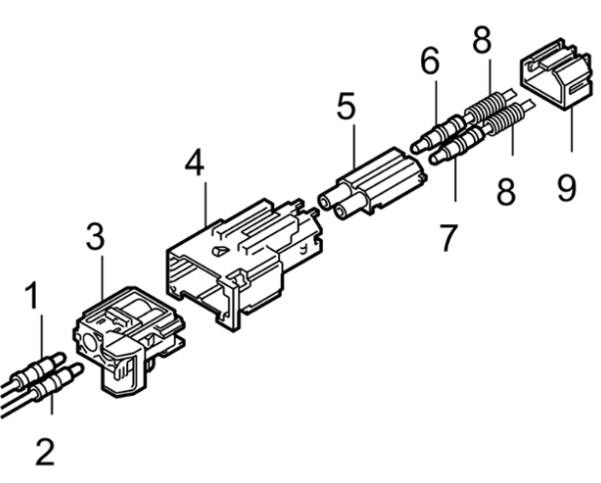

Устройство места разъединения световода:
1 Оптический контакт, черный
2 Оптический контакт, серый
3 Место разъединения со стороны разъема
4 Место разъединения со стороны гнезда
5 Модуль световода со стороны гнезда
6 Оптический контакт, серый
7 Оптический контакт, черный
8 Пружины
9 Пружинный колпачок

Модули световодов

Во всех блоках управления MOST установлен как минимум один передающий и один принимающий диод. Передающий диод одного устройства MOST соединен с принимающим диодом второго устройства MOST. Образуется кольцевая связь, благодаря которой световой сигнал усиливается каждым из блоков управления и передается далее (в каждом блоке управления световой сигнал преобразуется в электрический).

На рисунке представлено соединение отдельных блоков управления MOST, схема может быть различной у разных комплектаций.

Блок управления MOST, варианты A - D:
-a- Аудиосистема или PCM.
-d- Телефон.

Блоки управления MOST, вариант A - В - C - D:
-a- Аудиосистема или PCM.
-b- Усилитель.
-c- CD - чейнджер.
-d- Телефон.

Демонтаж и монтаж оптических контактов

Снять PCM

Демонтаж оптических контактов со стороны разъема

1 С помощью инструмента из комплекта инструментов для выпрессовки и разблокировки плоских и круглых штекерных соединений любого размера открыть вторичный фиксатор. Вставить инструмент в предусмотренное для этого отверстие и приподнять фиксатор. Фиксатор блокируется в верхнем положении.

2 Установить инструмент из комплекта инструментов для выпрессовки и разблокировки плоских и круглых штекерных соединений любого размера на первичный фиксатор и приподнять фиксатор.

Разблокировка первичного фиксатора оптических контактов (со стороны разъема)
A Оптический контакт, серый
B Оптический контакт, черный

3 Осторожно потянуть за световоды -A и B- в направлении -направление стрелки-. Если световод не извлекается, повторно проверить, полностью ли разблокирован вторичный фиксатор и достаточно ли поднимается первичный фиксатор.

Провести визуальную проверку фиксаторов, корпуса разъема и контактов на наличие повреждений, при необходимости заменить поврежденные элементы.

Монтаж оптических контактов со стороны разъема

Пылезащитные колпачки удалить непосредственно перед подключением.

В установленном порядке проверить состояние контактов.

1 Вставить оптические контакты -A и B- в разъем до его ощутимой фиксации.

Блокировка первичного фиксатора оптических контактов (со стороны разъема)
A Оптический контакт, серый
B Оптический контакт, черный

2 Закрыть вторичный фиксатор и проверить прочность посадки оптических контактов.

Демонтаж оптических контактов со стороны гнезда

1 С помощью Комплект инструм.для выпрессовки разблокировать и снять пружинный колпачок с обеих сторон.

2 Извлечь модуль световода из разъема.

3 Установить инструменты для выпрессовки и съемников плоских и круглых разъемных соединений всех размеров для разблокировки на контактном фиксаторе модуля световода и приподнять фиксатор.

Разблокирование контактного фиксатора оптических контактов (со стороны гнезда)
A Оптический контакт, серый
B Оптический контакт, черный

4 Осторожно потянуть световод, например, -B- в направлении -направление стрелки-. Если световод не извлекается, еще раз проверить, полностью ли разблокирован фиксатор.

Выполнить визуальную проверку фиксаторов, разъемов и контактов на наличие повреждений, при необходимости заменить поврежденные детали.

Монтаж оптических контактов со стороны гнезда

Пылезащитные колпачки удалить непосредственно перед подключением.

В установленном порядке проверить состояние контакта.

При усилии в 10 Н установленные в месте разъединения пружины сжимаются, это приводит к увеличению демпфирования, что может стать причиной повреждений и сбоев в системе. Поэтому световод можно отсоединять от точки разъединения с усилием не более 10 Н.

1 Вставить оптический контакт -B- в модуль до ощутимой фиксации и проверить посадку оптических контактов.

Блокирование контактного фиксатора оптических контактов (со стороны гнезда)
A Оптический контакт, серый
B Оптический контакт, черный

2 Вставить модуль в место разъединения со стороны гнезда.

3 Надвинуть пружинный колпачок на место разъединения до ощутимой фиксации -стрелка-.
