9PA Проверка давления топлива

09.06.2016, 21:53   #1
Владимир Маркин
Аватар для Владимир Маркин
Проверка давления топлива

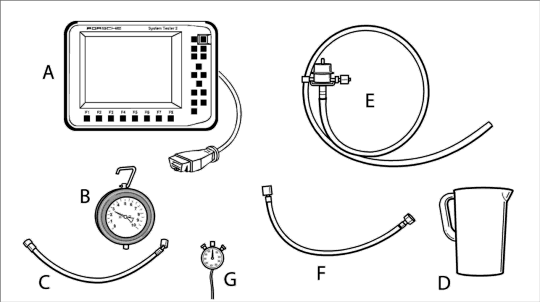

Инструменты и материалы
Специальный инструмент

-A- Системный тестер Porsche ll 9588 Используется при проверке производительности при кратковременном задействовании топливных насосов.
-B- Манометр p378a Для проверки давления топлива.
-C- Соединительный канал 9559
Шланг манометра. Не перепутать с -G- . В адаптере для топливной рампы установлена скоба, открывающая промывочный клапан при проверке.
-D- Стандартная измерительная емкость со шкалой
Должна вмещать не менее 3 литров.
-E- Измерительный адаптер 9705
Регулирует проверочное давление при измерении. Не воздействовать сильным разряжением / избыточным давлением.
-F- Соединительный канал 9705/1
Шланг для проверки производительности. Не перепутать с -C- . В адаптере для топливной рампы отсутствует металлическая скоба.
-G- Стандартный секундомер
Также можно использовать наручные часы, на которых можно засечь 1 минуту.

Информация

Условия проверки
Напряжение АКБ во время проверки должно быть не < 12 В.
Если при оценке производительности объем подаваемого топлива ниже нормы, следует повторить измерение на втором промывочном клапане топливной рампы.
Части топливной системы следует содержать в чистоте.

Проверка давления топлива
1. Потянуть накладку штуцера дроссельной заслонки вертикально вверх.
2. Выкрутить колпачок пер. прав. топливной рампы.
3. Соединительный канал 9559 подключить к манометру p378 . Другой конец прикрутить к топливной рампе.
4. Включить зажигание и запустить двигатель. Посмотреть давление топлива на манометре. На ХХ значение должно составлять 4,0 ± 0,2 бар.

Осторожно
Неправильные или неисправные промывочные клапаны
Вытекающее топливо
Возгорание
→ Заменить продувочный клапан после демонтажа.
→ Устанавливать в топливную рампу только специальные клапаны, предусмотренные Porsche.
→ Обязательно заменить пластиковый колпачок.

информация
Остаточное давление в системе спустя 1 час должно быть выше 2,0 бар.

5. Открутить соединительный канал и закрыть топл. рампу новым пластмассовым колпачком.
6. Вжать 4 резиновых элемента накладки в 4 держателя шаровой головки. Крепления должны защелкнуться с характерным звуком.
Изображения:
Тип файла: gif 9559.gif (3.1 Кб, 12 просмотров)
Тип файла: gif 9588.gif (4.3 Кб, 6 просмотров)
Тип файла: gif 9705.gif (4.2 Кб, 6 просмотров)
Тип файла: gif 9705-1.gif (3.1 Кб, 8 просмотров)
Тип файла: gif p378a.gif (4.3 Кб, 9 просмотров)
Тип файла: gif 20020004.gif (13.8 Кб, 6 просмотров)
Тип файла: gif 10830003.gif (31.8 Кб, 8 просмотров)
Тип файла: gif 20020003.gif (10.7 Кб, 8 просмотров)
Тип файла: gif 20020002.gif (33.5 Кб, 12 просмотров)
Тип файла: gif 10830010.gif (31.7 Кб, 9 просмотров)
04.08.2016, 21:37   #2
ivan200505
Стандартная измерительная емкость со шкалой
Должна вмещать не менее 3 литров.

А какая производительность должна быть л/ч?
04.08.2016, 22:04   #3
Владимир Маркин
Аватар для Владимир Маркин
Сообщение от ivan200505 Посмотреть сообщение
А какая производительность должна быть л/ч?
https://forum.cayservice.ru/showthre...251#post108251
23.08.2016, 02:05   #4
Vowelear
Аватар для Vowelear
В сервисе только, я даже не представляю, как это сделать самому
