9PA Маркировка коленвала

13.05.2016, 08:02   #1
Кот Вася
Аватар для Кот Вася
Владимир помогите расшифровать обозначение вкладышей на коленвале
Поправьте меня правильно я понял?
Первые пять букв GBGGG -это шейки коренные
Следующие четыре буквы GGGG-это шатунные
Изображения:
Тип файла: jpg IMG_6318.jpg (114.1 Кб, 17 просмотров)
13.05.2016, 18:08   #2
Владимир Маркин
Аватар для Владимир Маркин
Для какого двигателя этот коленвал?
14.05.2016, 10:10   #3
Кот Вася
Аватар для Кот Вася
Сообщение от Владимир Маркин Посмотреть сообщение
Для какого двигателя этот коленвал?
Для 4,5 S
14.05.2016, 10:39   #4
Владимир Маркин
Аватар для Владимир Маркин
Маркировка шатун. подшипников находится на шатунной шейке коленвала

информация
Цветовые маркировки коренных подшипников и вкладышей подшипников должны совпадать!
Чтобы при монтаже обеспечить соответствия между подшипниками и вкладышами подшипников, при демонтаже на оборотную сторону подшипника водостойким фломастером наносится номер, так как уже после непродолжительной работы двигателя цветовая маркировка на шейке коленвала и вкладыше коренного подшипника не видна.
При ремонте двигателя в обязательном порядке устанавливаются новые вкладыши подшипников.

информация
Если даже после основательной чистки коленвала и подшипников не удается найти четких маркировок, то следует заменить коленвал и вкладыши соответствующих подшипников.

информация

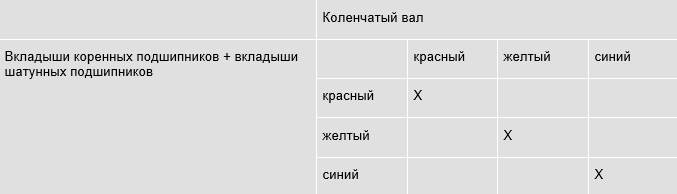

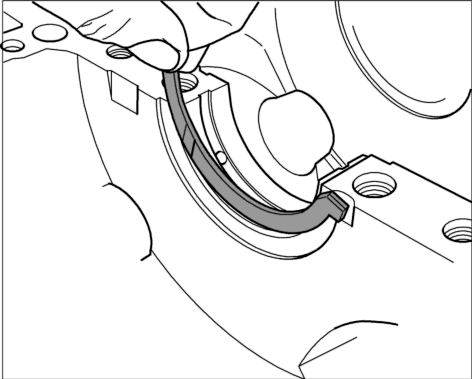

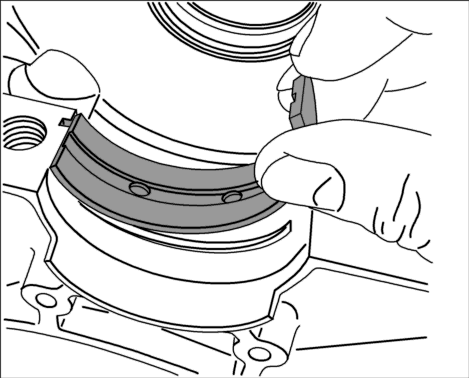

Вкладыши подшипников поставляются с различными классами допусков. Классы допуска наносятся цветной маркировкой на внешнюю боковою поверхность -см. иллюстрацию- . Цветная маркировка должна соответствовать цвету точки на коленвале. Используются маркировки красного, желтого и синего цвета, и они должны совпадать между подшипниками и коленвалом.

Чтобы при монтаже установить соответствия между подшипниками и вкладышами подшипника, при демонтаже на оборотную сторону подшипника водостойким фломастером наносится номер, так как уже после непродолжительной работы двигателя цветовая маркировка на шейке коленвала и вкладыше коренного подшипника не видна.
При ремонте двигателя следует установить новые вкладыши коренного подшипника и шатунных подшипников.

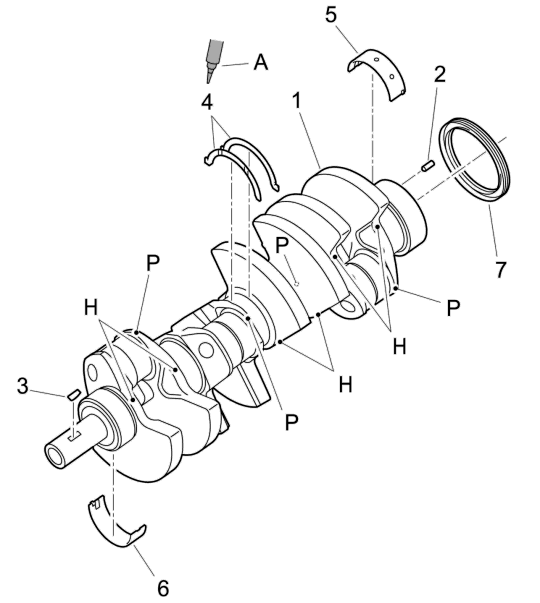

Обзор – коленчатый вал и подшипники
1 - Коленчатый вал
2 - Цилиндрический штифт
3 - Призматическая шпонка
4 - Регулировочная шайба, устанавливать со смазкой №. 000.043.204.17
5 - Вкладыш коренного подшипника верхний; смазать моторным маслом
6 - Вкладыш коренного подшипника нижний; смазать моторным маслом
7 - Сальник коленчатого вала
H - Коренной подшипник; расположение цветовой маркировки
P - Шатунный подшипник; расположение цветовой маркировки
Изображения:
Тип файла: gif 13480025.gif (21.7 Кб, 9 просмотров)
Тип файла: gif 10010292.gif (19.6 Кб, 6 просмотров)
Тип файла: gif 10010288.gif (15.4 Кб, 5 просмотров)
Тип файла: jpg Метки.jpg (20.3 Кб, 13 просмотров)
14.05.2016, 10:49   #5
Владимир Маркин
Аватар для Владимир Маркин
Сообщение от Кот Вася Посмотреть сообщение
Первые пять букв GBGGG -это шейки коренные
Верно. Пять верхних и пять нижних.

Сообщение от Кот Вася Посмотреть сообщение
Следующие четыре буквы GGGG-это шатунные
Верно. Всего 16 шт.
