Предварительные работы: трос селектора

1 Перевести селектор в положение D

2 Снять кронштейн селектора.

Демонтаж троса селектора

Демонтаж тяги селектора

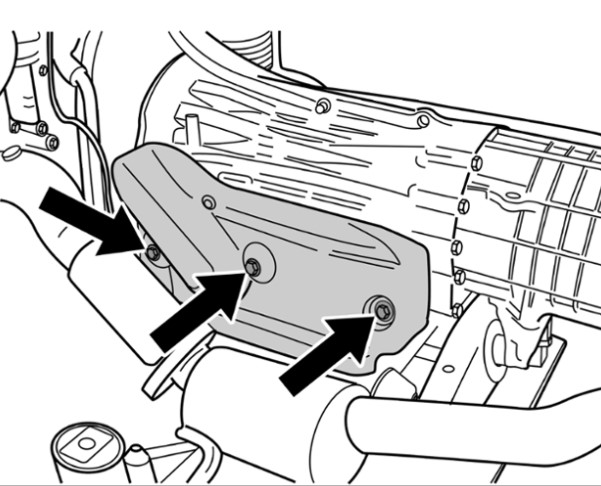

1 Снять экран на коробке передач. Для этого выкрутить три крепежных винта -стрелка-.

Информация

При установке новой тяги селектора, при демонтаже она должна непосредственно крепиться к старой. Таким образом обеспечивается правильное положение.

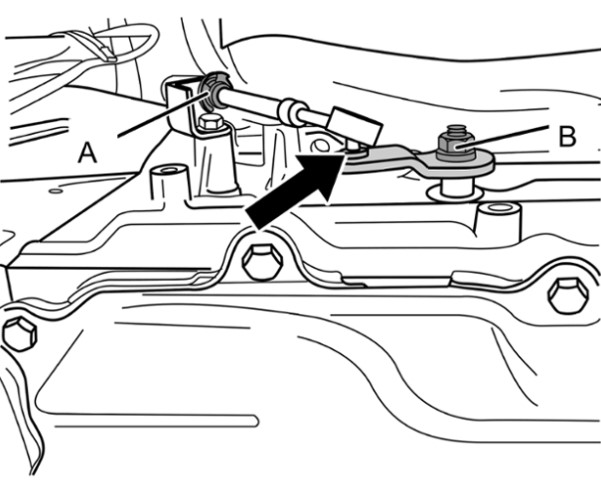

2 Снять стопорную шайбу -A- с тяги.

3 Снять тросовую тягу селектора с шаровой головки с помощью инструмента VAS 6933 - Демонтажный инструмент.

4 Извлечь тягу селектора через кронштейн селектора вверх.

Монтаж троса селектора

Демонтаж и монтаж регулятора тросового привода

Информация

При использовании нового кронштейна селектора необходимо переставить регулятор тросового привода селектора.

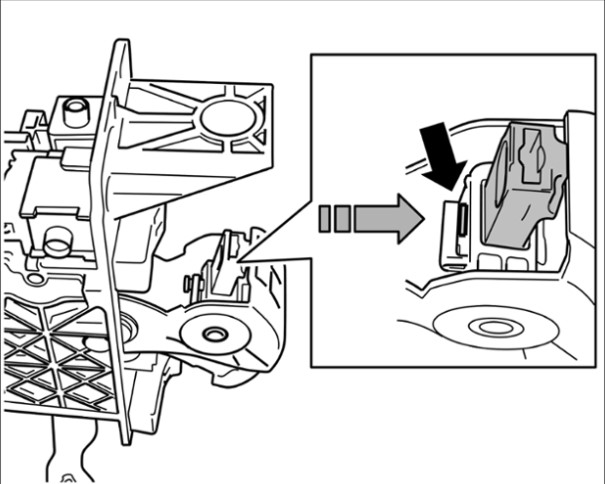

1 Стопорные болты -направл. стрелки- демонтировать и снять регулятор тросового привода.

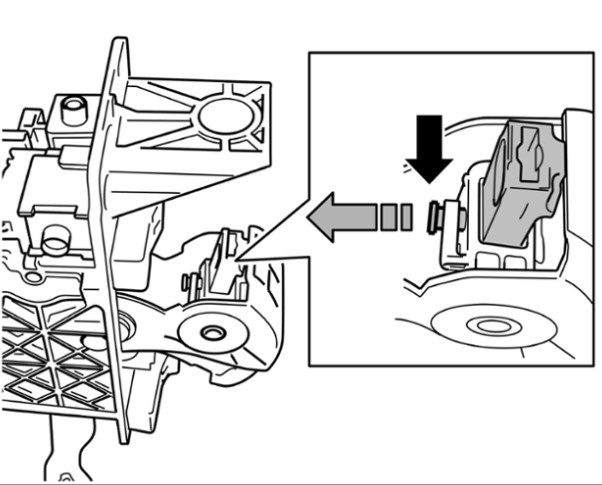

2 Вставить регулятор тросового привода на новый кронштейн селектора и установить новые стопорные болты -направл. стрелки- .

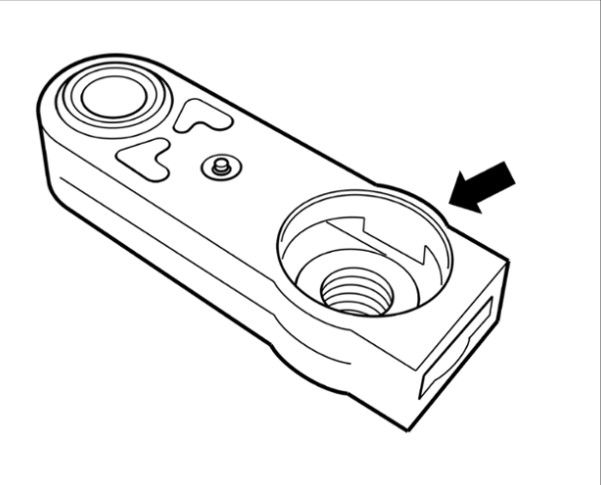

3 При этом следить, чтобы отверстие для регулировочного винта -стрелка- было повернуто вверх.

Монтаж троса селектора

Демонтаж и монтаж регулятора тросового привода

Информация

При использовании нового кронштейна селектора необходимо переставить регулятор тросового привода селектора.

1 Стопорные болты -направл. стрелки- демонтировать и снять регулятор тросового привода.

2 Вставить регулятор тросового привода на новый кронштейн селектора и установить новые стопорные болты -направл. стрелки- .

3 При этом следить, чтобы отверстие для регулировочного винта -стрелка- было повернуто вверх.

Монтаж тяги селектора

1 Установить тягу через нижнюю часть кронштейна селектора.

Информация

Непосредственно перед снятием старого троса рычага селектора к нему следует привязать новый. Таким образом будет обеспечено правильное расположение.

Информация

При использовании нового троса рычага селектора следует заменить механизм регулировки.

2 Вставить резиновую втулку тяги в нижн. часть кронштейна селектора.

3 Установить защитную пластину -A- на держатель тяги со стороны КПП.

Информация

Следить за корректностью установки стопорной пластины.

4 Установить тягу на шаровую головку -стрелка-.

5 Установить экран коробки передач. Вкрутить три крепежных винта -стрелка- .

Дополнительные работы: трос селектора

Дополнительные работы, тяга селектора

1 Установить кронштейн селектора.
