Предварительные работы

Информация

Процесс ремонта действителен для обеих головок блока цилиндров одновременно.

1 Снять облицовку двигателя.

2 Демонтировать модули зажигания.

3 Снять маслоотделитель цилиндров с 5 по 8.

4 Отсоединить плоский провод массы АКБ со стороны цилиндров с 5 по 8, снять точку соединения B+ и отложить кабель в сторону Крепежный винт провода B+.

5 Снять соответствующую поперечную стенку слева или справа.

Инструменты и материалы

Инструменты

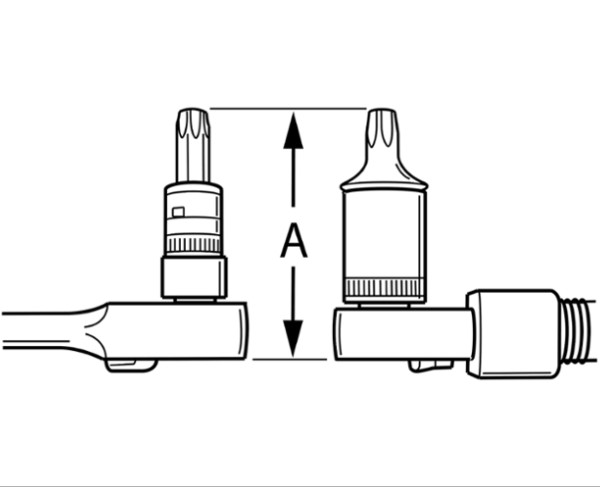

Для ослабления и затяжки заднего крепежного винта крышки головки блока цилиндров рядом с водоотводящим коробом рекомендуется специальный инструмент с высотой головки менее 50 мм -A- (см. Специальные инструменты).

Возможно применение следующих инструментов на выбор (особенно в случае алюминиевых винтов с внутренним штифтом) =>

Шарнирный торцовый ключ размером 8
Шарнирный торцовый ключ размером 10
Микронасадка Torx T30
Микронасадка Torx T45

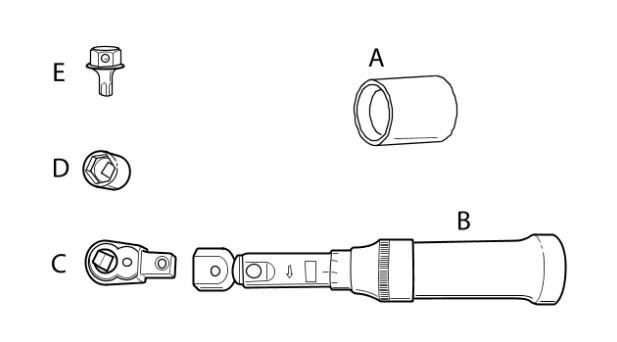

-A- Монтажная втулка (использование не обязательно)

-B- Динамометрический ключ 2–10 Нм / Динамометрический ключ V.A.G. 1410/1576

-C- Ключ-трещотка на 1/4 дюйма

-D- Сменная торцевая головка с размером ключа 13 на 1/4 дюйма

-E- Бит с внутренним шестигранником T40

Информация

Обзор компонентов

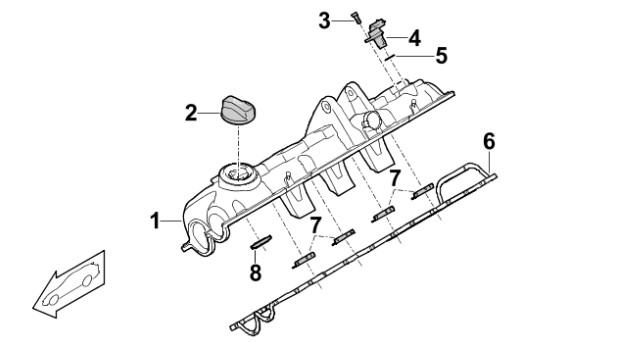

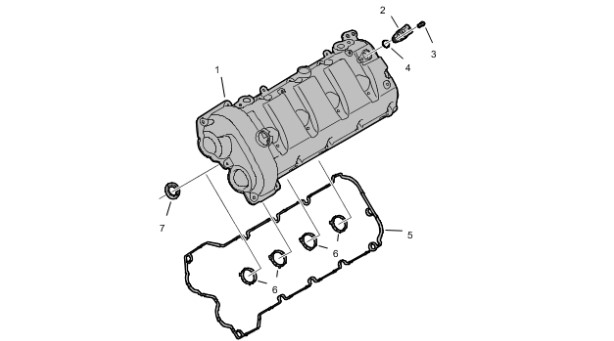

Уплотнения крышки головки блока цилиндров 1-4

1 Крышка головки блока цилиндров 1-4 (выровнять по модулям зажигания)

2 Крышка маслозаливной горловины

3 Алюминиевый винт M6 x 20; датчик Холла (датчик фаз газораспределения); алюминиевые винты всегда подлежат замене

4 Датчик Холла

5 Уплотнительное кольцо / заменить

6 Уплотнение крышки головки блока цилиндров / заменить

7 Уплотнение крышки головки блока цилиндров изнутри / заменить

8 Уплотнение гидравлического клапана регулирования фаз газораспределения (NVS) / заменить

Обзор компонентов

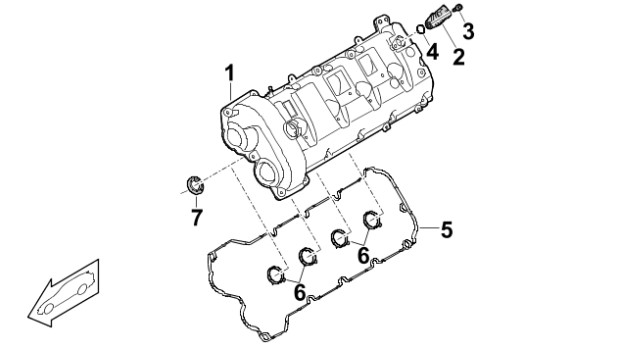

Уплотнения крышки головки блока цилиндров 5-8

1 Крышка головки блока цилиндров 5-8 (выровнять по модулям зажигания)

2 Датчик Холла

3 Алюминиевый винт M6 x 20; датчик Холла (датчик фаз газораспределения); алюминиевые винты всегда подлежат замене

4 Уплотнительное кольцо / заменить

5 Уплотнение крышки головки блока цилиндров / заменить

6 Уплотнение крышки головки блока цилиндров изнутри / заменить

7 Уплотнение гидравлического клапана регулирования фаз газораспределения (NVS) / заменить

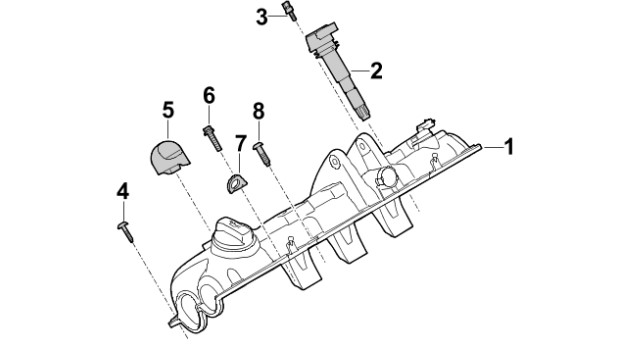

Модули зажигания и крышка головки блока цилиндров 1-4

1 Крышка головки блока цилиндров ряда 1-4 (выровнять по модулям зажигания)

2 Модуль зажигания

3 Алюминиевый винт M6 x 20; модуль зажигания; алюминиевые винты всегда менять

4 Алюминиевый винт M6 x 30; алюминиевые винты всегда менять

5 Колпачок

6 Стальной винт на несущей проушине

7 Несущая проушина

8 Алюминиевый винт M8 x 35 (на реактивной опоре); алюминиевые винты всегда менять; стальной винт на несущей проушине!

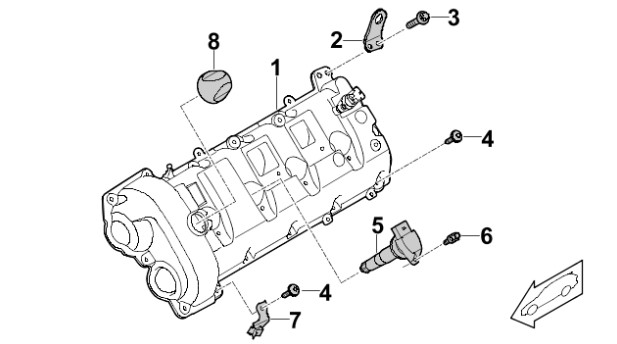

Модули зажигания и крышка головки блока цилиндров ряда 5-8

1 Крышка головки блока цилиндров ряда 5-8 (выровнять по модулям зажигания)

2 Несущая проушина

3 Стальной винт на несущей проушине

4 Алюминиевый винт M6 x 30; алюминиевые винты всегда менять

5 Модуль зажигания

6 Алюминиевый винт M6 x 20; модуль зажигания; алюминиевые винты всегда менять

7 Держатель

8 Колпачок

Демонтаж крышки ГБЦ

Уведомление

Ненадлежащая установка и затяжка крышки головки блока цилиндров
Неверное монтажное положение датчика Холла распредвала
Повреждения двигателя
Записи о неисправности в блоке управления DME

Осторожное выравнивание крышки головки блока цилиндров через вставленные модули зажигания.

Информация

При ослаблении держателя жгута проводки возможно разрушение пластиковых клипс; необходимо проверить на возможность повторного использования!

Информация

Всегда заменять уплотнения.

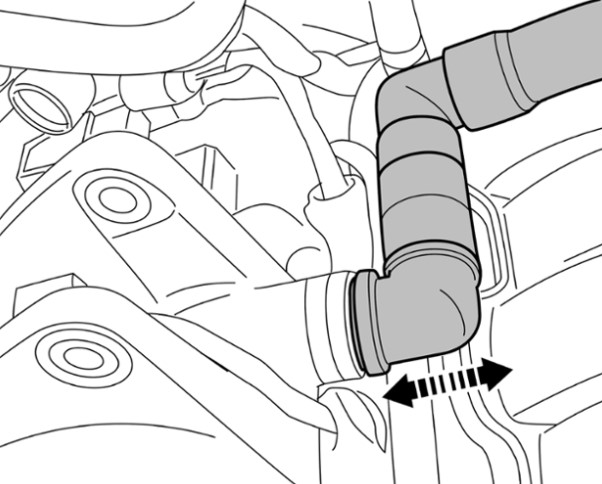

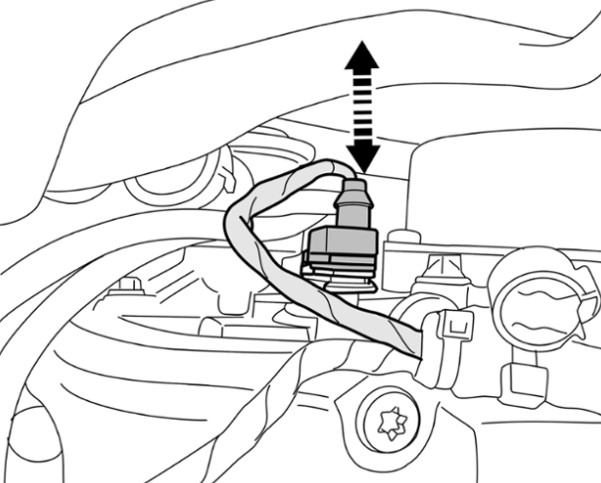

1 Демонтировать шланг вентиляции картера двигателя. Шланг системы вентиляции картера

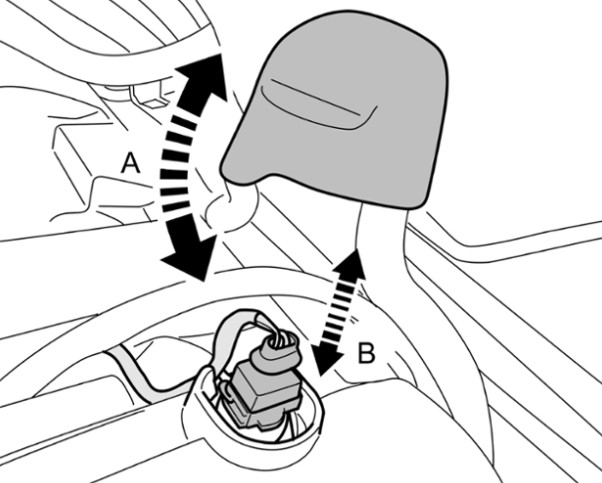

2 Снять крышку электромагнитного клапана регулирования фаз газораспределения -A-, разблокировать и отсоединить находящийся под ней разъем -B-.

3 Разблокировать и отсоединить разъем системы регулирования хода клапанов на цилиндре 4. Разъем системы регулирования хода клапанов

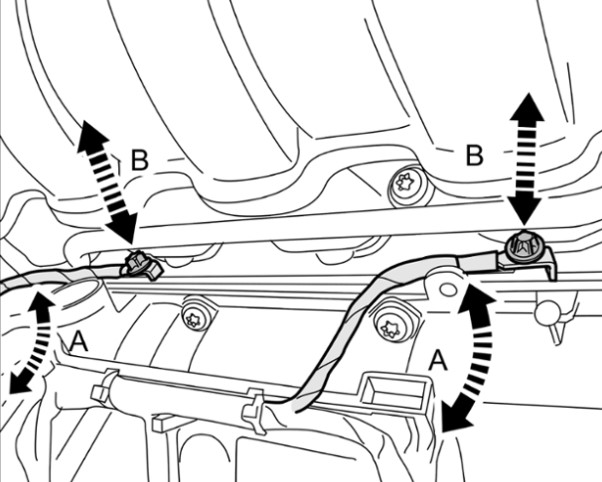

4 Снять жгут проводов модулей зажигания из крепления -A- и демонтировать находящиеся под ним крепежные винты плоских проводов массы -B-.

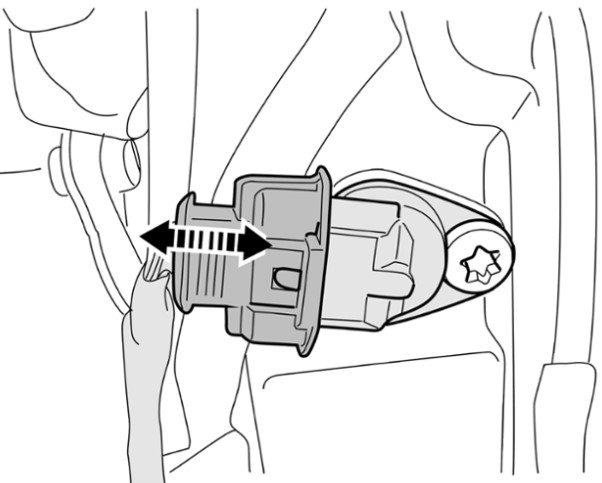

5 Разблокировать и отсоединить разъем датчика Холла распределительного вала. Разъем датчика Холла распределительного вала

6 Демонтировать жгут проводов B+ цилиндров с 5 по 8 и разъем датчика Холла распределительного вала.

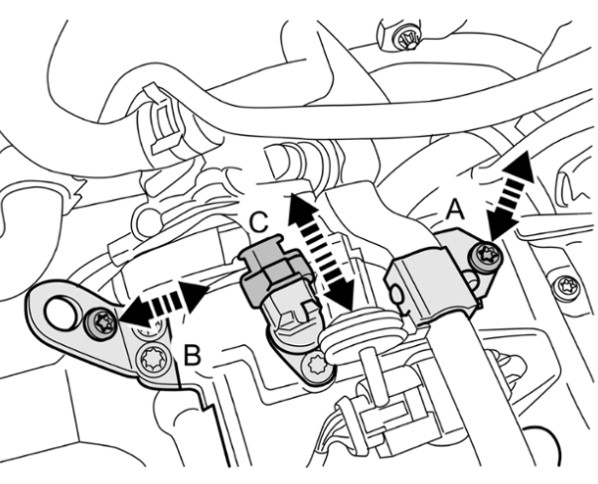

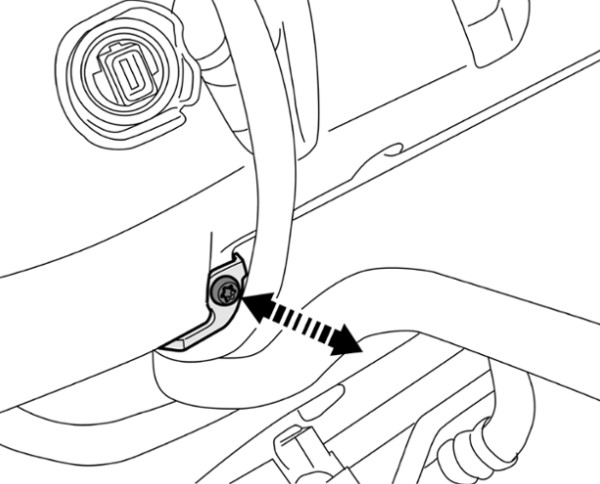

6.1 Демонтировать крепежный винт -A- держателя жгута проводов B+ на крышке ГБЦ.

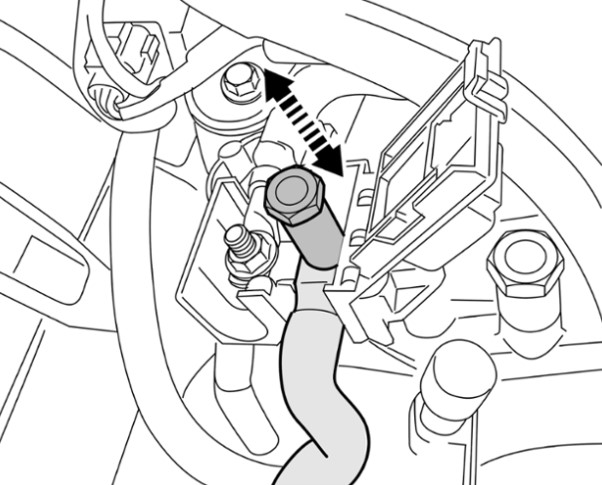

6.2 Демонтировать крепежный винт -B- держателя жгута проводов B+ на несущей проушине двигателя.

6.3 Отложить жгут проводов в сторону.

6.4 Разблокировать и отсоединить разъем датчика Холла распределительного вала -C-.

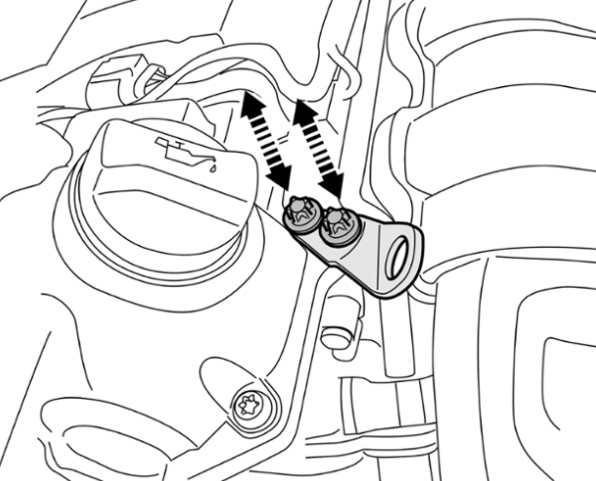

7 Демонтировать крепежные винты крепежной проушины двигателя и снять проушину. Крепежная проушина двигателя цилиндров 1 - 4 и Крепежная проушина двигателя цилиндров 5 - 8

8 Демонтировать крепежный винт держателя жгута проводов на цилиндре 5 и снять держатель. Держатель жгута проводов

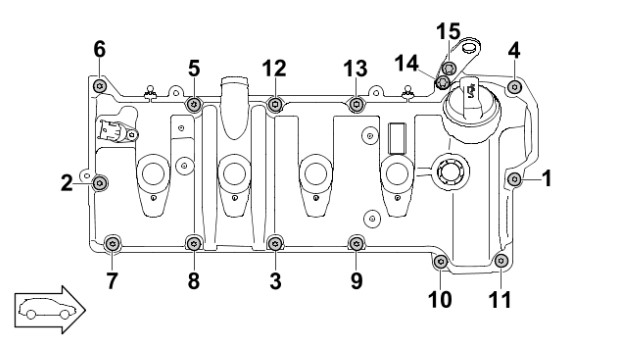

9 Демонтировать крепежные винты -с 1 по 13- крышки ГБЦ в обратной последовательности.

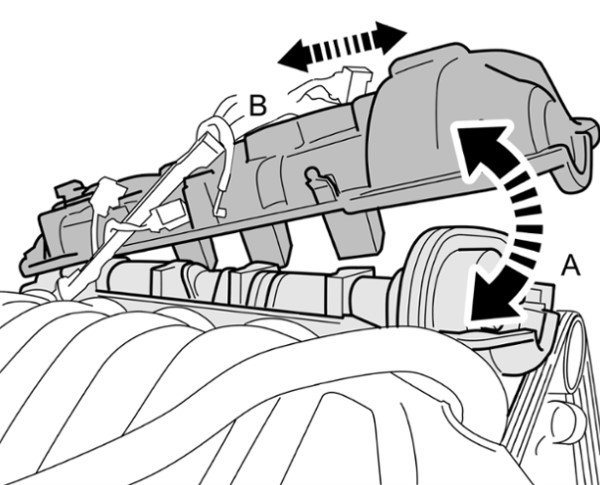

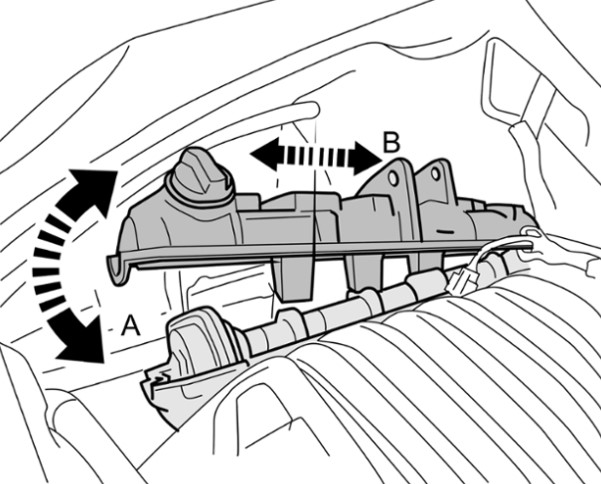

10 Поднять крышку ГБЦ наискось вверх -A-, снять ее вперед -B- и положить на чистое основание. Осторожно продеть крышку головки блока цилиндров с 5 по 8 под кабелями Крышка ГБЦ, здесь цилиндры с 5 по 8.

Монтаж крышки ГБЦ

Монтаж крышки головки блока цилиндров

Информация

При ослаблении держателя жгута проводки возможно разрушение пластиковых клипс; необходимо проверить на возможность повторного использования!

Информация

Несущие проушины запрещено крепить алюминиевыми винтами! => При подвешивании двигателя алюминиевые винты могут сломаться и стать причиной его падения!

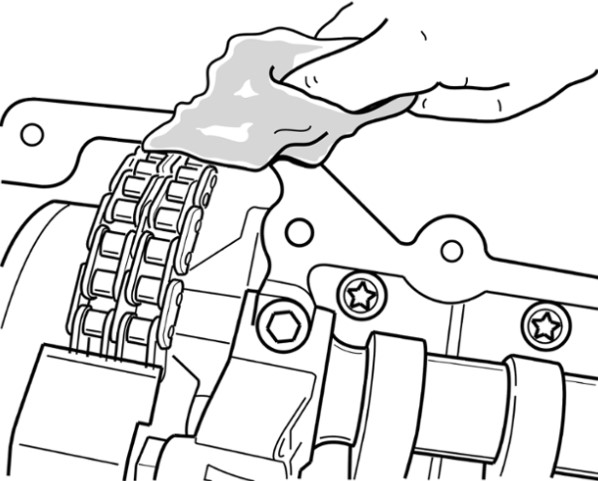

1 Тщательно очистить поверхности уплотнения крышки головки блока цилиндров и самой головки блока цилиндров.

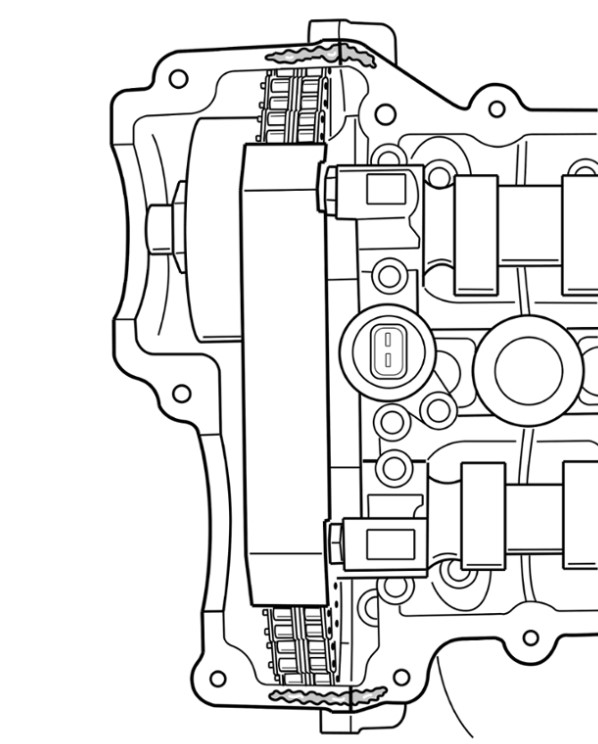

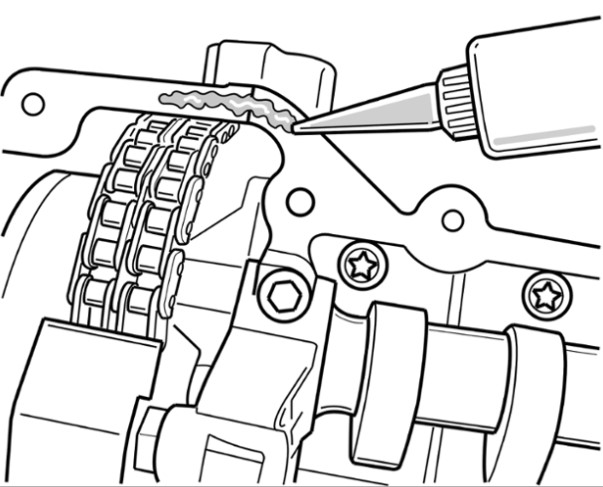

2 Вложить в крышку головки блока цилиндров внутреннее и внешнее уплотнения -6 и 7-/ -5 и 6- и нанести на кромку стыка между головкой блока цилиндров и крышкой кожуха цепи тонкий слой дополнительного герметика Drei Bond Silikon 2210 (000.043.204.58 по состоянию на 12/08 может и впредь применяться в этой ограниченной зоне без контакта с алюминиевым резьбовым соединением) с обеих сторон Нанесение герметика на крышку кожуха цепи и головку блока цилиндров.

Информация
Всегда заменять уплотнения.

Уплотнения крышки головки блока цил. 1-4
1 Крышка головки блока цилиндров 1-4 (выровнять по модулям зажигания)
2 Крышка маслозаливной горловины
3 Алюминиевый винт M6 x 20; датчик Холла (датчик фаз газораспределения); алюминиевые винты всегда подлежат замене
4 Датчик Холла
5 Уплотнительное кольцо круглого сечения
6 Уплотнение крышки головки блока цилиндров
7 Уплотнение крышки головки блока цилиндров изнутри
8 Прокладка гидравлического клапана механизма регулировки фаз газораспределения (NVS)

Уплотнения крышки головки блока цил. 5-8
1 Крышка головки блока цилиндров 5-8 (выровнять по модулям зажигания)
2 Датчик Холла
3 Алюминиевый винт M6 x 20; датчик Холла (датчик фаз газораспределения); алюминиевые винты всегда подлежат замене
4 Уплотнительное кольцо круглого сечения
5 Уплотнение крышки головки блока цилиндров
6 Уплотнение крышки головки блока цилиндров изнутри
7 Прокладка гидравлического клапана механизма регулировки фаз газораспределения (NVS)

3 Осторожно установить крышку головки блока цилиндров.

4 Вставить все модули зажигания в соответствующую крышку головки блока цилиндров для выравнивания.

Уведомление
Ненадлежащая установка и затяжка крышки головки блока цилиндров
Неверное монтажное положение датчика Холла распредвала
Повреждения двигателя
Записи о неисправности в блоке управления DME

Осторожное выравнивание крышки головки блока цилиндров через вставленные модули зажигания.

5 Установить все крепежные винты M6 и M8 (реактивной опоры и несущих проушин) в соответствии с предписанием.
