9PA производство 2003>>2006 (L) Монтаж картера распредвалов V8 4.5

14.06.2017, 22:02   #1
Владимир Маркин
Аватар для Владимир Маркин
Технические значения
Болты крепления картера распредвалов резьба M8 момент затяжки 23 Nm
Болты крепления картера распредвалов резьба M8 момент затяжки 23 Nm
Болт крепления масляного канала M6 x 16 момент затяжки 10 Nm

Монтаж картера распредвалов

информация
При уплотнении герметиком холодных компонентов, вследствие образования конденсата или перекоса могут возникнуть негерметичности. Детали должны иметь температуру минимум 17 °C.

Чертеж картера распредвалов
1 - Картер распредвалов

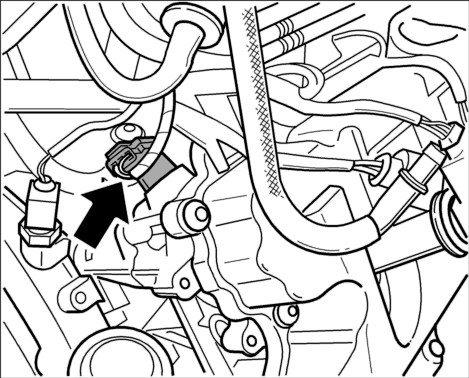

2 - Болты крепления датчика распредвала M6 x 16
3 - Датчик распредвала
4 - Пробка
5 - Цилиндрический болт M8 x 20
6 - Цилиндрический болт M8 x 30
7 - Нанесение герметика на картер распредвалов. Следить за тем, чтобы герметик не попал в ГБЦ. Тщательно удалить остатки старого герметика.
8 - Болты крепления картера распредвалов M8 x 45
9 - Нанесение герметика на свечные колодцы. Следить за тем, чтобы герметик не попал в ГБЦ. Тщательно удалить остатки старого герметика.
10 - Уплотнительное кольцо масляного канала

информация
Перед монтажом удалить остатки герметика и очистить уплотнительные поверхности ГБЦ и картера распредвалов!

1. Очистить уплотнительные поверхности на картере распредвалов и ГБЦ подходящими средствами (например, ацетон и тряпка).

информация
Слой герметика не должен быть слишком толстым, иначе возможно попадание герметика в ГБЦ!
Для нанесения герметика в передней части картера распредвалов кроме прочего предусмотрено две канавки!

2. Заменить уплотнительное кольцо масляного канала и нанести тонкий валик (ширина ок. 1,5 мм) жидкого герметика 000.043.204.58 Dreibond (по состоянию на 03/2006, актуальный герметик: см. каталог запчастей) на картер распредвалов согласно -рисунок- . При этом не забыть про свечные колодцы.

Нанесение валика герметика
A - Нанесение герметика на повернутый картер распредвалов
B - Уплотнительное кольцо масляного канала
C - Стереть лишние остатки герметика в сторону крышки кожуха ГРМ

3. Надеть картер распредвалов на ГБЦ. Вкрутить болты крепления M8 и затянуть их в указанной последовательности → Последовательность затяжки болтов картера распредвалов . → момент затяжки: 23 Nm
4. Шестигранные болты в кожухе ГРМ -стрелки- затянуть → момент затяжки: 23 Nm (на ряде цилиндров 1 - 4 болты расположены сбоку снаружи кожуха цепи ГРМ). Стереть излишки силикона спереди в сторону кожуха ГРМ.

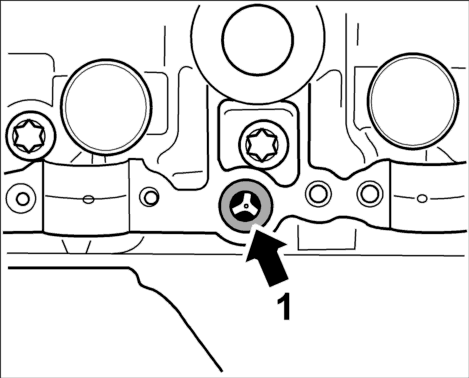

5. Под клапаном фазовращателя установлен сетчатый масляный фильтр. Проверить сетчатый масляный фильтр и при необходимости прочистить промывочным бензином или заменить. Установить сетчатый масляный фильтр в отверстие картера распредвалов -1- . Сетчатый масляный фильтр предотвращает загрязнение клапана фазовращателя. → Сетчатый масляный фильтр

Сетчатый масляный фильтр частично находится в картере распредвалов

6. Закрепить масляный канал с новым уплотнительным кольцом -2- . Для этого затянуть верхний болт крепления -3- масляного канала. → момент затяжки: 10 Nm
