92A Измерение поршней PORSCHE CAYENNE V6 DIESEL

30.05.2017, 11:47   #1
Владимир Маркин
Аватар для Владимир Маркин
Измерение поршней (включая измерение внутреннего диаметра цилиндра)

Размеры поршней и цилиндров
Ремонтный размер в мм
Базовый размер,
Ø поршня, мм 82,924...82,936 1)
Ø цилиндра, мм 83,006...83,014 2)
1) Размеры без графитового покрытия (толщина 0,02 мм). Графитовое покрытие частично стирается.
2) Измерять на глубине 50 мм в цилиндре.

Ремонтная ступень
Ø поршня, мм 82,964...82,976 1)
Ø цилиндра, мм 83,046...83,054 2)
1) Размеры без графитового покрытия (толщина 0,02 мм). Графитовое покрытие частично стирается.
2) Измерять на глубине 50 мм в цилиндре.

Измерение поршней (включает измерение цилиндра)

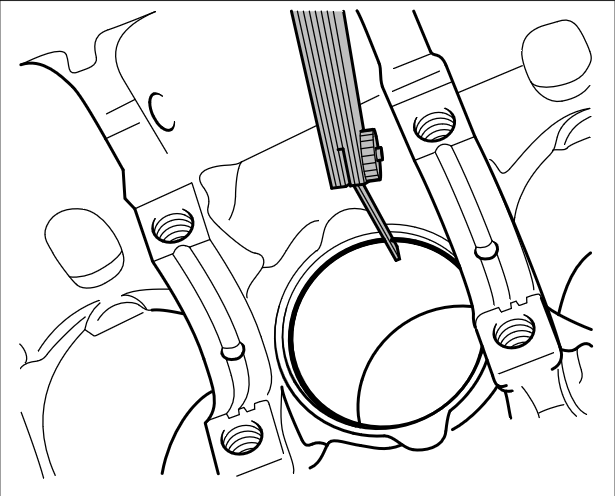

Проверка теплового зазора поршневого кольца
Задвинуть кольцо в цилиндр сверху перпендикулярно стенке цилиндра, установив его на расстоянии примерно 50 мм от кромки цилиндра. Для задвигания использовать поршень без колец

Размеры поршневого кольца в мм
1-ое компрессионное кольцо
Новое состояние, мм 0,25 … 0,40
Предел износа, мм 0,60

2-ое компрессионное кольцо
Новое состояние, мм 0,70 … 0,90
Предел износа, мм 1,20

Маслосъемное кольцо
Новое состояние, мм 0,25 ... 0,50
Предел износа, мм 0,70

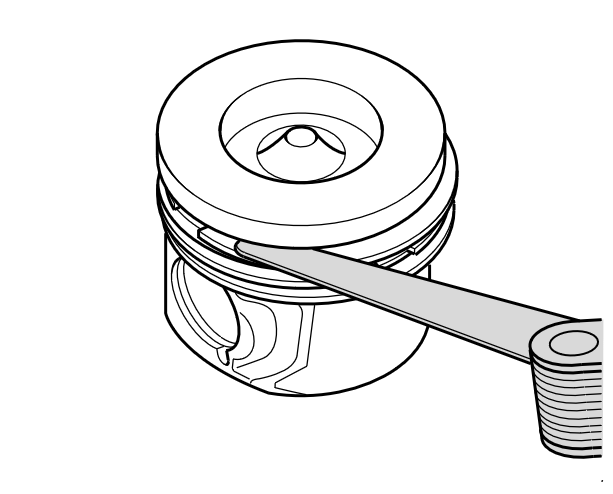

Проверка зазора высоты поршневого кольца
Перед проверкой очистить кольцевой паз поршня.

Размеры поршневого кольца в мм
1-ое компрессионное кольцо
Новое состояние, мм 0,009 … 0,130
Предел износа, мм 0,160

2-ое компрессионное кольцо
Новое состояние, мм 0,050 … 0,090
Предел износа, мм 0,110

Маслосъемное кольцо
Новое состояние, мм 0,030 … 0,070
Предел износа, мм 0,100

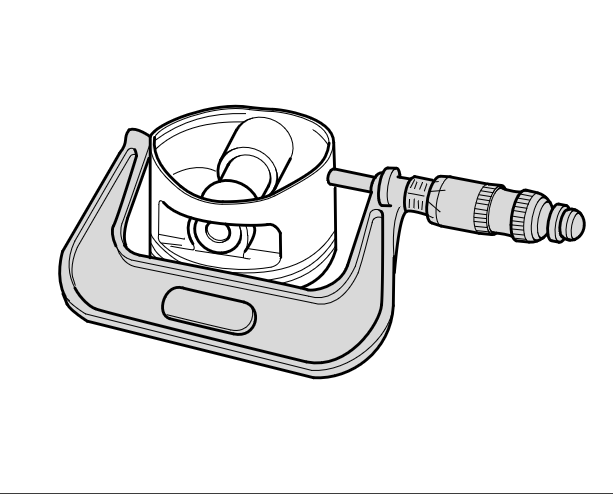

Проверка поршня
Измерить с помощью внешнего микрометра на 75 … 100 мм прим. в 10 мм от нижней кромки, под углом 90° к оси поршневого пальца.
Макс. отклонение от номинального размера: 0,05 мм.

Ремонтный размер в мм
Базовый размер
Ø поршня, мм 82,924 ... 82,936 1)

Ремонтная ступень
Ø поршня, мм 82,964 ... 82,976 1)

1) Размеры без графитового покрытия (толщина 0,02 мм). Графитовое покрытие частично стирается.

Проверка отверстия цилиндра

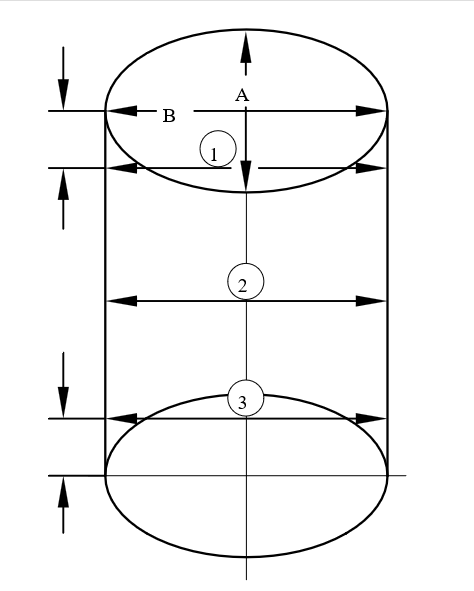

Измерить нутромером на 50 … 100 мм в 3 местах крест-накрест в поперечном направлении -A- und в продольном направлении -B- .
Макс. отклонение от номинального размера: 0,08 мм.

Ремонтный размер в мм
Базовый размер
Ø цилиндра, мм 83,006 ... 83,014

Ремонтная ступень
Ø цилиндра, мм 83,046 ... 83,054

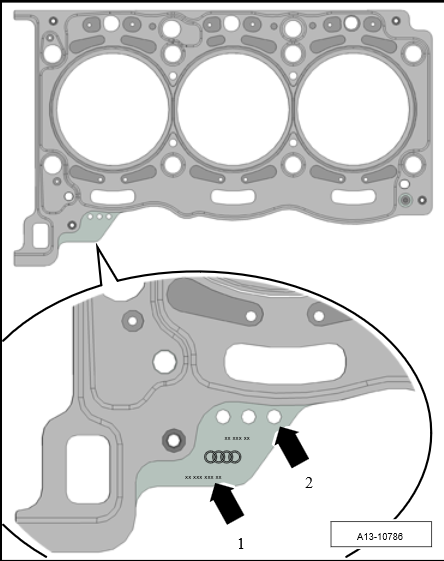

Маркировка прокладки головки блока цилиндров
Номер детали -стрелка 1-
Отверстия -стрелка 2-

Соответствие: прокладка ГБЦ — выступание поршня
Выступание поршня над верхней кромкой блока цилиндров
0,835 ... 0,97 Маркировка отверстиями 1
0,97 ... 1,02 Маркировка отверстиями 2
1,02 ... 1,13 Маркировка отверстиями 3

информация
Прокладки левой и правой головки блока цилиндров не могут быть перепутаны благодаря различной форме.
Изображения:

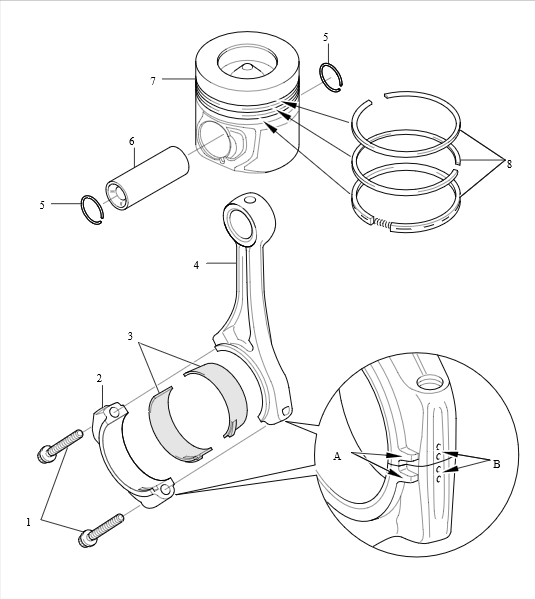

Тип файла: png Обзор элементов поршень.png (65.6 Кб, 2 просмотров)
Тип файла: png Тепловой зазор.png (71.2 Кб, 2 просмотров)
Тип файла: png Зазор высоты кольца.png (48.0 Кб, 2 просмотров)
Тип файла: png Проверка поршня.png (45.4 Кб, 2 просмотров)
Тип файла: png Отверстия цилиндра.png (24.7 Кб, 2 просмотров)
Тип файла: png Маркировка прокладки ГБЦ.png (96.0 Кб, 2 просмотров)
