Предварительные работы
1 Отключить АКБ.
2 Снять внутреннюю накладку переднего порога.
3 Снять накладку под передней панелью.
4 Снять крепежную раму передней двери.
Ремонт главного жгута проводов - место разъединения двери
Информация
Для ремонта места разъединения двери использовать следующий ремонтный комплект:
ремонтный комплект жгута проводов места разъединения двери, номер запчасти 00004330333
1 Заменить жгут проводов на крепежной раме двери -1-.

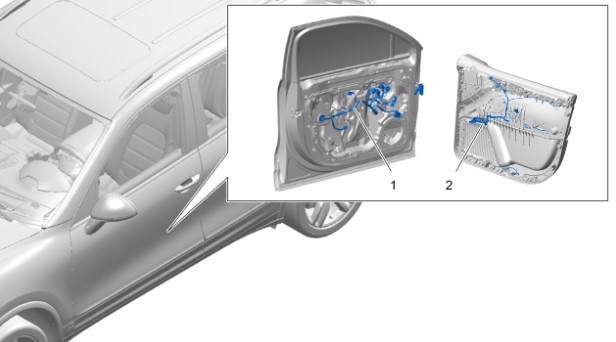

Место установки жгута проводов передней двери
1 Жгут проводов на крепежной раме двери
2 Жгут проводов в дверной обшивке

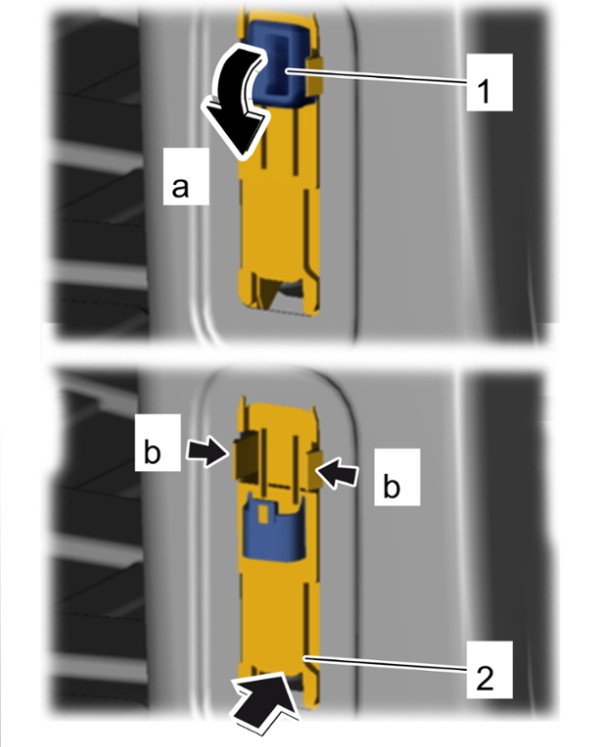

2 Отсоединить разъем места разъединения двери на стойке A.
2.1 Открыть первичный фиксатор -1--стрелка a-.
2.2 Разблокировать стопорные выступы -стрелки b- и вдавить разъем места разъединения двери -2- в салон -стрелка-.

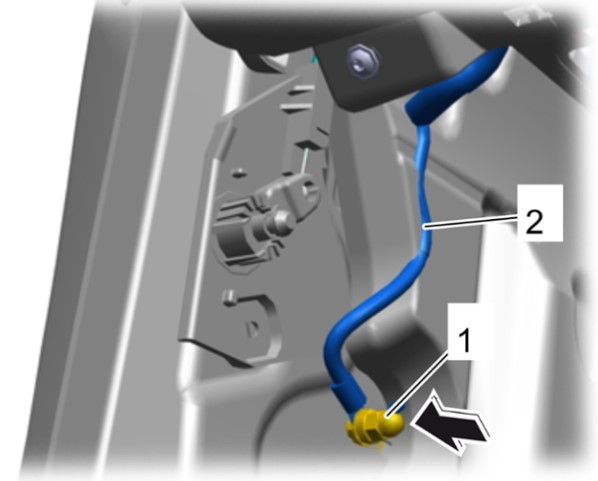

3 Вывинтить крепежную гайку -1- провода массы и снять провода массы -2- вместе со стопором от проворачивания в точке соединения массы (для обеспечения лучшего доступа к разъему места разъединения двери).
Информация
Выбрать место соединения таким образом, чтобы осталось достаточно места для соединения всех отдельных проводов.

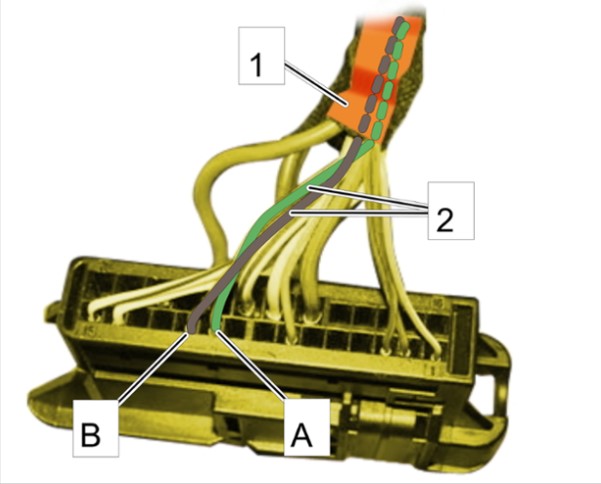

4 Снять бандаж -1- вокруг жгута проводов на расстоянии прибл. в 5 см и отсоединить провода -2- контакта 10 -(A)- и контакта 11 -(B)- от жгута проводов.

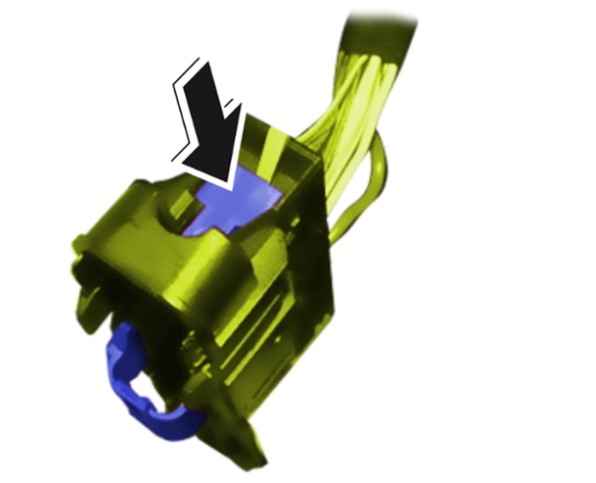

5 Открыть вторичный фиксатор на разъеме места разъединения двери -стрелка-.
Информация
При необходимости пометить электропроводку.
Раскладка проводов и контактов: см электросхему (в зависимости от модельного года).
Информация
Отдельные этапы работы по зачистке, обжатию, усадке/изолированию электрических проводов следует выполнять с особой тщательностью.

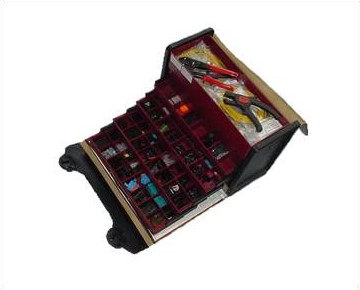

Необходимо учитывать и соблюдать указания по зачистке, обжатию, усадке/изолированию электрических проводов. Порядок действий подробно описан в комплекте для ремонта кабелей.
6 Подготовить контакты разъема места разъединения двери.
6.1 Извлечь провода контакта 10 -A- и контакта 11 -B- из разъема места разъединения двери.
6.2 Отрезать провода в отмеченной области со смещением.

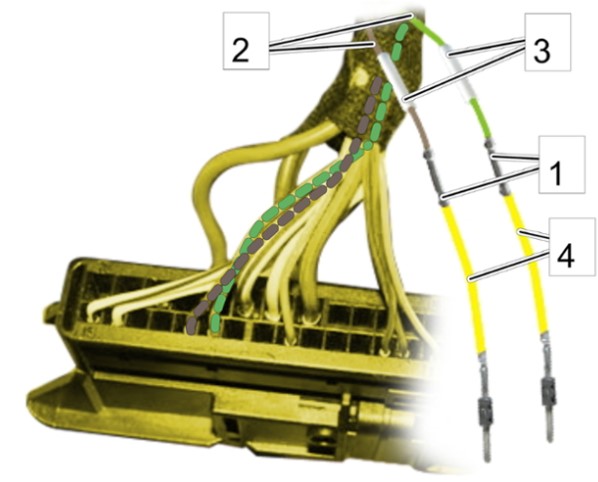

7 Соединить провода из разъема места разъединения двери с ремонтными проводами из ремонтного комплекта, № запчасти 00004330333.
7.1 Обжать стыковой соединитель -1- с помощью щипцов для обжима из комплекта для ремонта проводки на первоначальных проводах места разъединения двери -2-.
7.2 Надвинуть усадочный шланг -3- на провода -2-.
7.3 Обжать новые провода -4- из ремонтного комплекта на стыковом соединителе -1- с помощью щипцов для обжима. Тщательно проверить обжатые соединения.
7.4 Надвинуть усадочный шланг -3- на обжатое соединение, тщательно нагреть промышленным феном с насаженным ложкой-ситом и герметично насадить.
7.5 Вставить новые провода -4- в разъем места разъединения двери при контакте 10 и контакте 11 до ощутимой фиксации контактов.
При этом следить за тем, чтобы провод контакта 10 и контакта 11 был вставлен в первоначальное гнездо разъема.
8 Закрыть вторичный фиксатор на разъеме места разъединения двери -стрелка-.

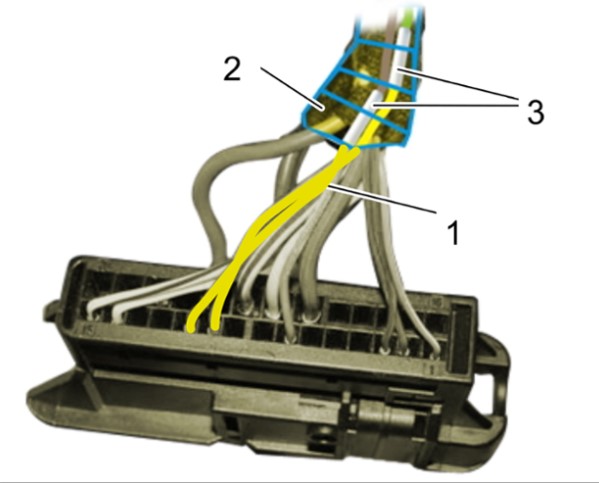

9 Восстановить бандаж вокруг жгута проводов и снова обернуть новые провода -1- тканевой лентой -2-.
При этом обжатые места должны быть -3- расположены последовательно, чтобы не прилегать друг к другу.

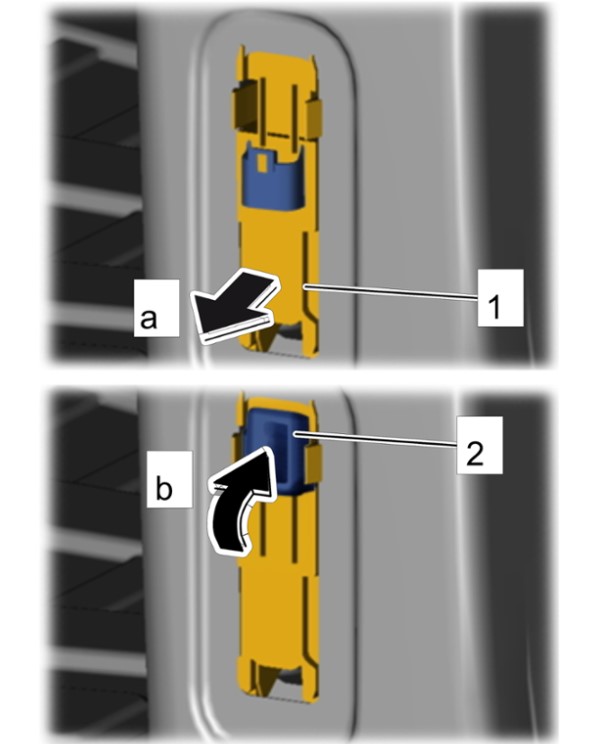

10 Вставить разъем места разъединение двери -1- в стойку А -стрелка a- и заблокировать первичный фиксатор -2--стрелка b-.
11 Надеть провода массы -2- вместе со стопором от проворачивания на шпильку точки соединения массы -стрелка- и затянуть крепежной гайкой -1-. Момент затяжки 9 Nm
Дополнительные работы
1 Установить крепежную раму передней двери.
2 Установить внутреннюю накладку переднего порога.
3 Установить накладку под передней панелью.
4 Подсоединить АКБ и выполнить инструкции по работам после отсоединения АКБ.
