Предварительные работы
1 Снять ручку двери
2 Снять пер. обшивку двери
3 Снять зеркало задн. вида
Демонтаж крепежной рамы передней двери
Информация
Для снятия крепежной рамы передней двери поднять боковое стекло, чтобы обеспечить лучший доступ к проводке двери.
1 Снять накладку заднего монтажного отверстия, снять крепление замка и кабельного жгута Kessy – Для всех автомобилей:
Извлечь из защелок накладки верхних и нижних монтажных отверстий -1- и -2-.

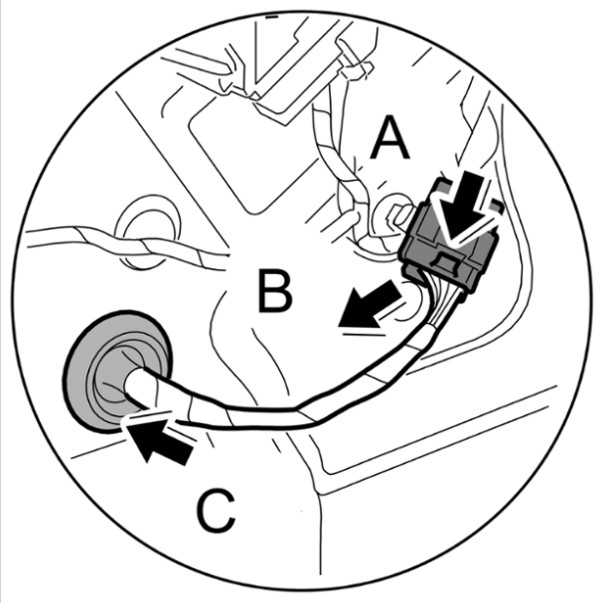

2 Дополнительно для автомобилей с блоком управления Kessy:
Разблокировать разъем -стрелка A- и отсоединить его -стрелка B-.
Выдавить резиновую втулку наружу -C- и извлечь кабель наружу через отверстие.
3 Снять накладки монтажных отверстий спереди и рассоединить электрический разъем.

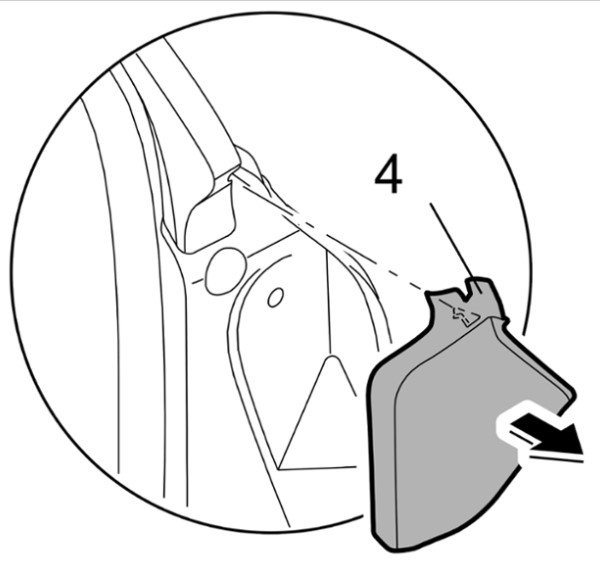

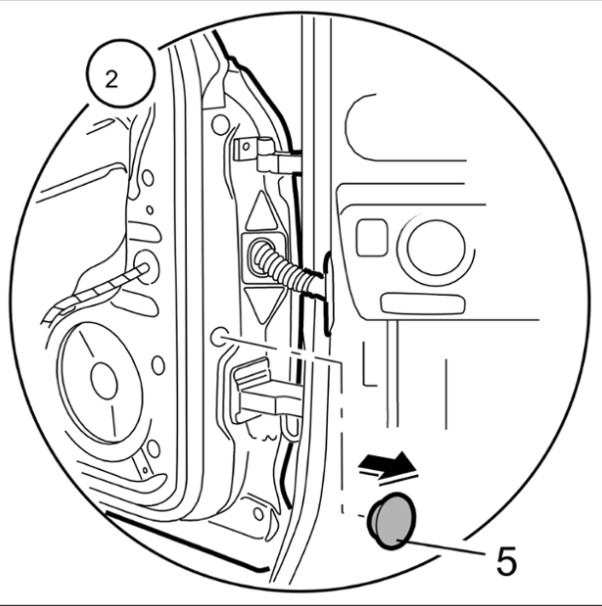

Извлечь из защелок накладки верхних и нижних монтажных отверстий -4- и -5-.
Снять резиновую втулку -7- между дверью и стойкой А.
Разблокировать и рассоединить электрические разъемы -6-.
4 Снять крепежную раму двери
Вывернуть крепежные винты рамы двери-8, 9- и -11-.
Вдавить резиновую втулку жгута проводов -10- вовнутрь и извлечь жгут проводов -10- через отверстие в двери вместе с рамой двери.
5 Демонтаж крепежной рамы двери
Равномерно приподнимать раму двери -12- спереди и сзади, пока направляющие пальцы -13- и -16- полностью не выйдут из опорных вилок -14- и -15-.
Снять крепежную раму двери с каркаса двери -17-.
