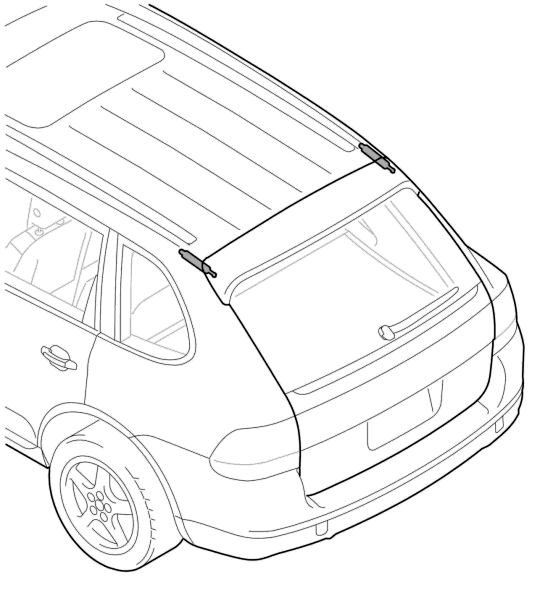

Демонтаж и монтаж газового упора крышки багажного отсека
Для облегчения доступа к коробу газового упора после демонтажа следующих компонентов необходимо слегка отделить обшивку потолка в задней части.
1. Снять обшивку потолка в задней части.
2. Снять обшивку стойки D.
3. Снять заднюю левую и правую ручки.
→ Убрать руки из опасной области.
→ Перед началом работ ослабить натяжение компонентов
→ Зафиксировать компоненты от резкого ослабления натяжения.
1. Открыть заднее стекло и заднюю крышку.

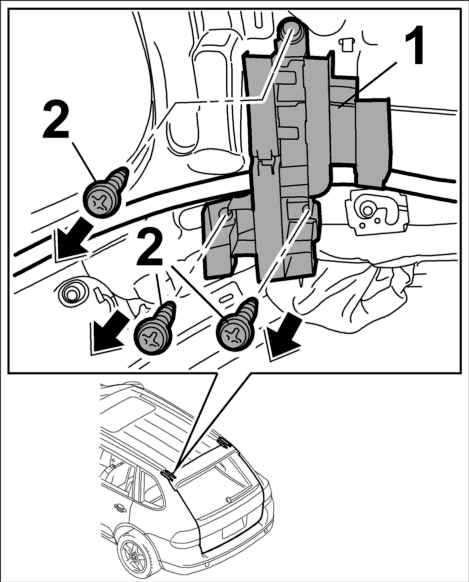

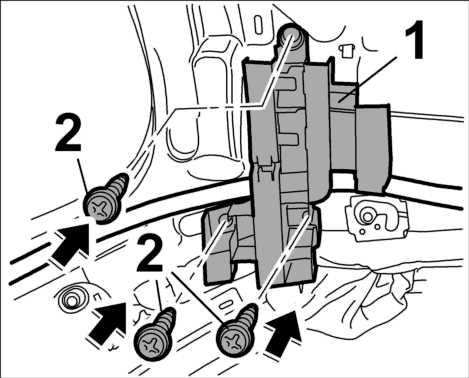

2. Выкрутить крепежные винты -2- .
3. Расклипсовать и снять деформируемый элемент -1- .
При установке следует использовать новую крышку.

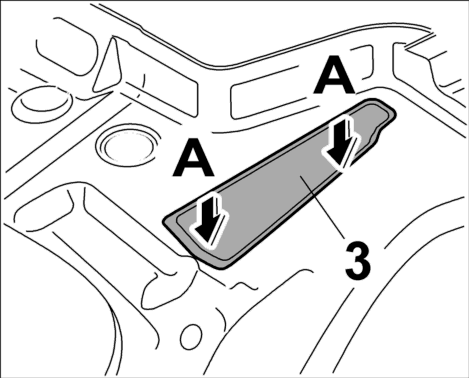

4. Отсоединить накладку -3- по направлению вниз и снять -стрелки A- .
5. Удалить остатки герметика с крышки и с кузова.
6. Закрепить заднюю крышку от непреднамеренного закрытия.

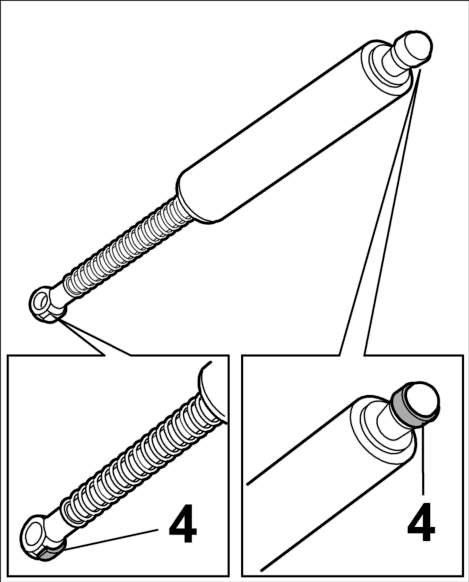

7. Отсоединить стопорные скобы газовых упоров задней крышки -4- от шаровых опор с помощью отвертки и снять.

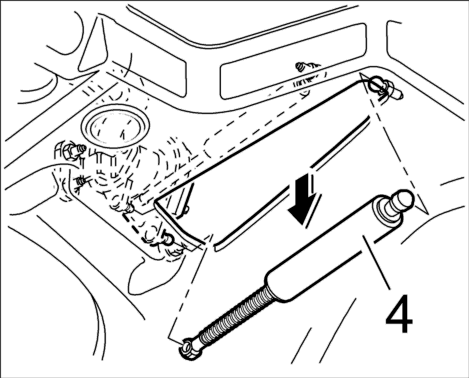

8. Отсоединить газовые упоры задней крышки -4- от шаровых головок и снять.
Монтаж газового упора задней крышки
1. Зафиксировать заднюю крышку во избежание ее самопроизвольного закрывания

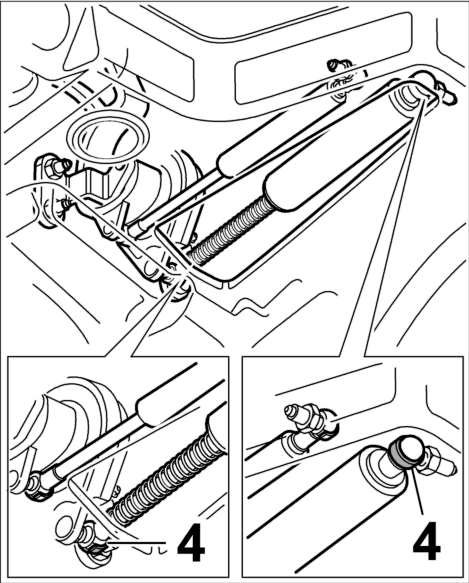

2. Установить стопорные скобы газового упора задней крышки -4- на сферические вкладыши и зафиксировать.

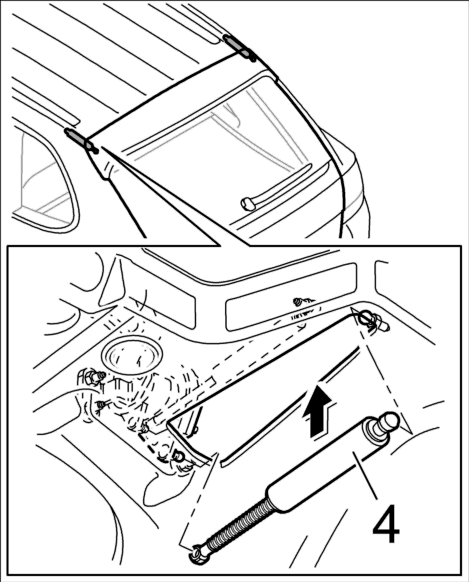

3. Установить газовый упор задней крышки -4- на шаровые головки до ощутимых щелчков стопорных скоб.
4. Установить новую накладку.

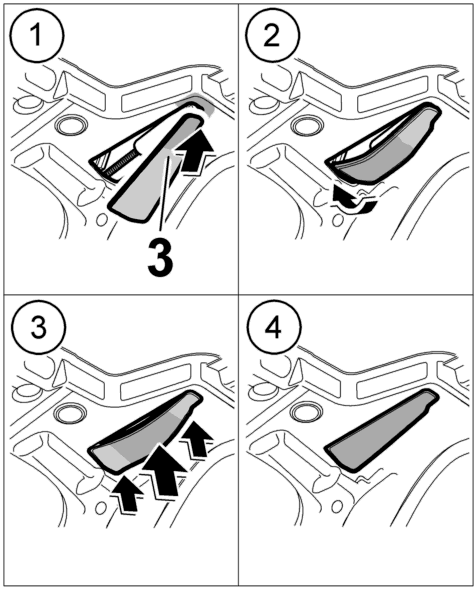

4.1. Наладку -3- установить вперед, немного согнуть и вставить сзади в отверстие.
4.2. Накладку прижать по контуру до равномерного прилегания бутилового уплотнения к кузову.
4.3. Проверить прилегание накладки по контуру и отсутствие прогибов внутрь.
5. Деформируемый элемент -1- установить и заклипсовать.
6. Крепежный болт -2- накрутить и затянуть → Момент затяжки: 3 Nm.
Установить задние рукоятки слева и справа.
Установить облицовку стойки D.
Установить заднюю накладку потолка
