970 производство 2010>>2016 (L) Предупредительное сообщение «Слишком высокая температура ОЖ»: проверить насос ОЖ и переключающий клапан

20.10.2024, 15:02   #1
Владимир Маркин
Аватар для Владимир Маркин
Модельный год От 2017 До 2024

Модельный ряд: Panamera (971)

Касается: переключающий клапан насоса ОЖ

Причина: Клиент жалуется на предупредительное сообщение «Слишком высокая температура ОЖ». В качестве причины выявлен неисправный насос ОЖ. Внутренние исследования показали, что в некоторых случаях причиной неисправности насоса ОЖ является неисправный переключающий клапан насоса ОЖ.

Мероприятие: В случае неисправности или негерметичности насоса ОЖ дополнительно проверить переключающий клапан насоса ОЖ и при необходимости также заменить его.
20.10.2024, 15:04   #2
Владимир Маркин
Аватар для Владимир Маркин
Необходимые запчасти и материалы (V8 Biturbo)

06H906283B Электромагнитный клапан
– Переключающий клапан насоса ОЖ 1 шт.
и/или
PAB121014C Насос ОЖ
1 шт.

Дополнительно необходимые детали для замены насоса ОЖ:
9A712122801 Уплотнение
– Насос ОЖ 1 шт.

9A700781400 Уплотнительное кольцо круглого сечения (55 x 5,33)
– Корпус распределителя ОЖ на насосе ОЖ 1 шт.

9A712113900 Уплотнение
– Корпус распределителя ОЖ снаружи 2 шт.

9A700780900 Уплотнительное кольцо круглого сечения (80 x 4)
– Корпус распределителя ОЖ посередине 1 шт.

95510742700 Уплотнительное кольцо круглого сечения (12 x 2)
– Направляющая трубка маслоизмерительного щупа 1 шт.

N 90344501 Уплотнительное кольцо круглого сечения (45 x 3)
– Напорная труба 2 шт.

9A700872900 Уплотнительное кольцо круглого сечения (14 x 3)
– Клапан эжекционного насоса 2 шт.

N 90774002 Винт с шестигранной головкой (комбинированный) (M16 x 1,5 x 75)
– Гаситель крутильных колебаний коленчатого вала 1 шт.

N 90666003 Уплотнительное кольцо круглого сечения (11,5 x 3)
– Трубопроводы ATF (передняя часть) к охладителю трансмиссионного масла 2 шт.

9A700819800 Уплотнительное кольцо круглого сечения (15 x 3,6)
– Трубопроводы ATF (передняя часть) в месте разъединения 2 шт.
20.10.2024, 15:06   #3
Владимир Маркин
Аватар для Владимир Маркин
Материал:

Необходимые материалы (как правило, уже имеются в наличии в центре Porsche):

00004330501 Консистентная смазка – Уплотнительные кольца круглого сечения 5 г

00004330516 Присадка для ОЖ 0,5 л
20.10.2024, 15:07   #4
Владимир Маркин
Аватар для Владимир Маркин
Необходимые инструменты (V8 Biturbo)

Инструмент:

Динамометрический ключ 2–10 Нм, например V.A.G 1783 - динамометрический ключ 2–10 Нм
Динамометрический ключ 20–100 Нм, например VAS 5820 - динамометрический ключ 20–100 Нм
Динамометрический ключ 40–200 Нм, например V.A.G 1332A - динамометрический ключ 40–200 Нм
Ручной вакуумный насос для проверки переключающего клапана насоса ОЖ, например VAS 6213 - Ручной вакуумный насос
VAS 6890 - Клещи для пружинных хомутов
T40330 - Контропора
T40363 - Торцовый ключ размера 24
P90999 - Тестер PIWIS 4
Зарядное устройство АКБ с номинальным током не менее 90 A, например VAS 5908 - зарядное устройство АКБ 90 A

Дополнительные инструменты, необходимые для слива и заливки охлаждающей жидкости:

9696 - Устройство для заправки
VAS 6562 - Комплект адаптеров Porsche для тестера системы охлаждения
V.A.G 1274B - Тестер системы охлаждения
VAS 6096/2 - Вакуумный насос
20.10.2024, 15:07   #5
Владимир Маркин
Аватар для Владимир Маркин
Предварительные работы

Порядок действий:

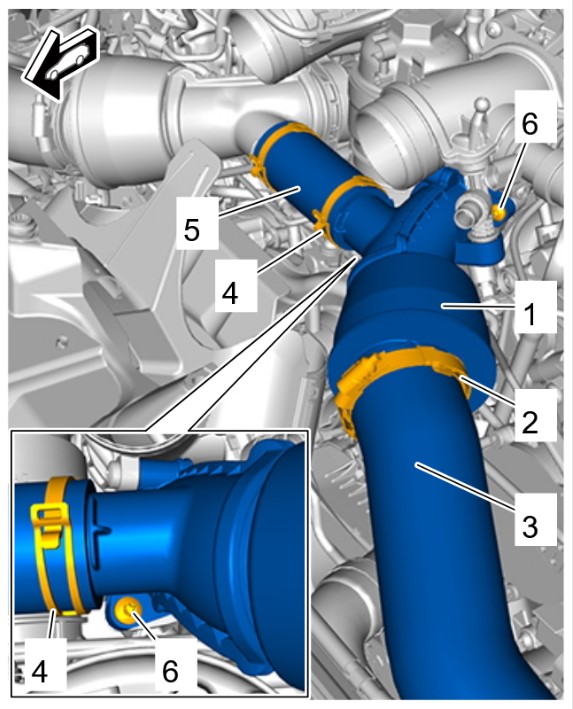

1 Снять правую напорную трубку.

2 Подключить подходящее зарядное устройство АКБ с номинальным током не менее 90 A, например VAS 5908 - зарядное устройство АКБ 90 A, к местам подключения внешнего источника тока и включить его.
Миниатюры:
Нажмите на изображение для увеличения
Название: Напорная труба справа V8 Biturbo.jpg
Просмотров: 24
Размер:	95.8 Кб
ID:	82213
20.10.2024, 15:09   #6
Владимир Маркин
Аватар для Владимир Маркин
Проверить и при необходимости заменить переключающий клапан насоса ОЖ

Порядок действий:

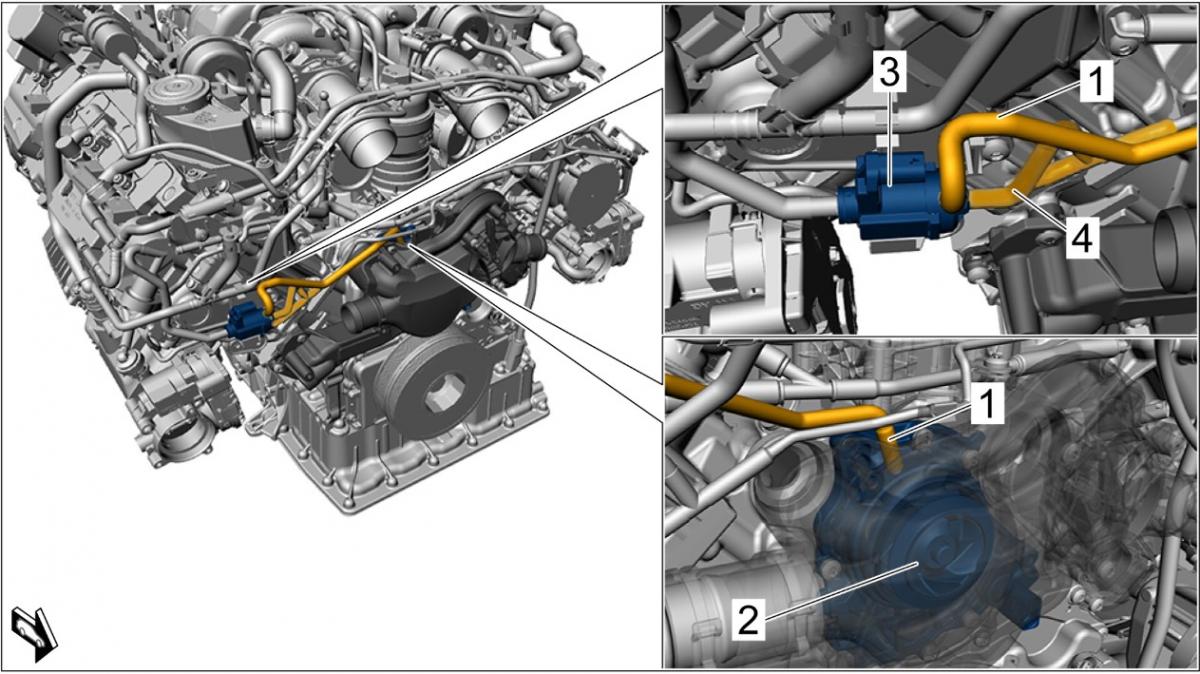

1 Отсоединить вакуумный шланг -1- от насоса ОЖ -2-.

2 Отсоединить вакуумный шланг -4- от переключающего клапана -3-.

3 Подсоединить VAS 6213 - ручной вакуумный насос к переключающему клапану -3- на разъеме вакуумного шланга -4- и создать вакуум.

Информация

Если при включенном зажигании разрежение создать невозможно, завершить проверочную процедуру. В этом случае переключающий клапан неисправен и подлежит замене. Перейти к этапу 10. Если разрежение создать возможно, перейти к этапу 9.
Миниатюры:
Нажмите на изображение для увеличения
Название: Положение переключающего клапана и насоса ОЖ.jpg
Просмотров: 31
Размер:	130.5 Кб
ID:	82210
20.10.2024, 15:11   #7
Владимир Маркин
Аватар для Владимир Маркин
4 Поместить ключ автомобиля в считывающее устройство аварийного запуска.

5 Включить зажигание.
Переключающий клапан переключается, и разрежение на ручном вакуумном насосе падает.

Оценка Мероприятие
(✓) Разрежение падает. Переключающий клапан в порядке.
Чтобы продолжить, нажать кнопку См. 10.

(✗) Разрежение не падает. Выполнить проверку исполнительного элемента.
Чтобы продолжить, нажать кнопку См. 6.

6 Выключить зажигание.
Миниатюры:
Нажмите на изображение для увеличения
Название: Считывающее устройство аварийного запуска.jpg
Просмотров: 22
Размер:	91.5 Кб
ID:	82211
20.10.2024, 15:13   #8
Владимир Маркин
Аватар для Владимир Маркин
7 Соединить P90999 - тестер PIWIS 4кабелем USB с коммуникационным модулем автомобиля (VCI), подключить коммуникационный модуль к автомобилю и включить тестер PIWIS.

8 Включить зажигание.

9 На стартовом экране тестера PIWIS открыть приложение «Диагностика».

После этого будет считан тип автомобиля, запустится диагностическое приложение и будет создан список для выбора блока управления.

10 Выполнить проверку исполнительного элемента:

10.1 Выбрать блок управления «Электроника двигателя (DME)».

10.2 Выбрать меню «Исполнительные элементы / проверки».

10.3 Выбрать «Исполнительные элементы» и подтвердить с помощью клавиши F12.

10.4 Выбрать исполнительный элемент «Активация вакуумного переключающего клапана главного насоса ОЖ» и запустить с помощью клавиши F8.

Если разрежение изменяется на индикаторе вакуумного насоса, переключающий клапан -3- исправен. Перейти к этапу 5. В этом случае заменить только насос ОЖ -2-, если он неисправен.
Если разрежение на индикаторе вакуумного насоса не изменяется, необходимо заменить переключающий клапан -3- и при необходимости насос ОЖ -2-, если насос ОЖ -2- также неисправен.

11 Отсоединить VAS 6213 - ручной вакуумный насос от вакуумного шланга -1-.

12 Установить вакуумный шланг -1- на насос ОЖ -2-.
20.10.2024, 15:14   #9
Владимир Маркин
Аватар для Владимир Маркин
Заключительные работы

Порядок действий:

1 Выключить зажигание.

2 Отсоединить P90999 - тестер PIWIS 4 от автомобиля.

3 Извлечь ключ автомобиля из считывающего устройства аварийного запуска.

4 Выключить и отсоединить зарядное устройство АКБ.

5 Установить правую напорную трубку.
Миниатюры:
Нажмите на изображение для увеличения
Название: Напорная труба справа V8 Biturbo.jpg
Просмотров: 24
Размер:	95.8 Кб
ID:	82212
