Ввод высоковольтного модуля в эксплуатацию
Осторожно
Высокое напряжение высоковольтной системы гибридного автомобиля
Электрический удар при касании токоведущих деталей
Тяжкие ожоги или смерть
Риск для здоровья людей с приборами поддержания жизнедеятельности.
В случае любых работ по высоковольтной бортовой сети и всех кузовных ремонтных работ, система должна быть предварительно обесточена техником по высоковольтному оборудованию.
Все работы на автомобилях с высоковольтной бортовой сетью допускается выполнять только проинструктированному по электробезопасности персоналу. Работы должны выполняться под руководством техника по высоковольтному оборудованию.
Соблюдать общие предупредительные указания по работам с высоковольтной бортовой сетью.
2X00IN Общие предупредительные указания по работам с высоковольтной бортовой сетью
Информация
Перед подсоединением высоковольтных проводов необходимо проверить разъемы высоковольтных проводов и крепления разъемов.
Если имеются деформации или повреждения контактов разъемов, штекерных разъемов или трубопроводов, прекратить выполнение работ и обратиться в техническую поддержку.
Информация
Перед установкой необходимо проверить поверхности контактов проводов выравнивания потенциалов.
Поверхности контактов должны быть чистыми, на них не должно быть коррозии и смазки.
Если необходимо, восстановить поверхности контактов с помощью VAS 6410 - Комплект для очистки поверхностей контактов.
Информация
Протоколы проверок
2X00IN Протокол проверки: Подтверждение отсутствия напряжения,
2775IN протокол проверки: подтверждение отсутствия напряжения
и
2X00IN Протокол проверки: Ввод высоковольтной системы в эксплуатацию,
2775IN протокол проверки: Ввод высоковольтной системы в эксплуатацию
находится в PPN в 2X00IN и 2775IN.
1 Обозначить автомобиль красными предупредительными табличками по высокому напряжению.
2 Все резьбовые соединения высоковольтных компонентов (АКБ, силового электронного блока, электродвигателя и компрессора кондиционера) необходимо осмотреть. Обязательно учитывать моменты затяжки.
3 Открыть и снять навесной замок T40262 - блокировочный колпачок.

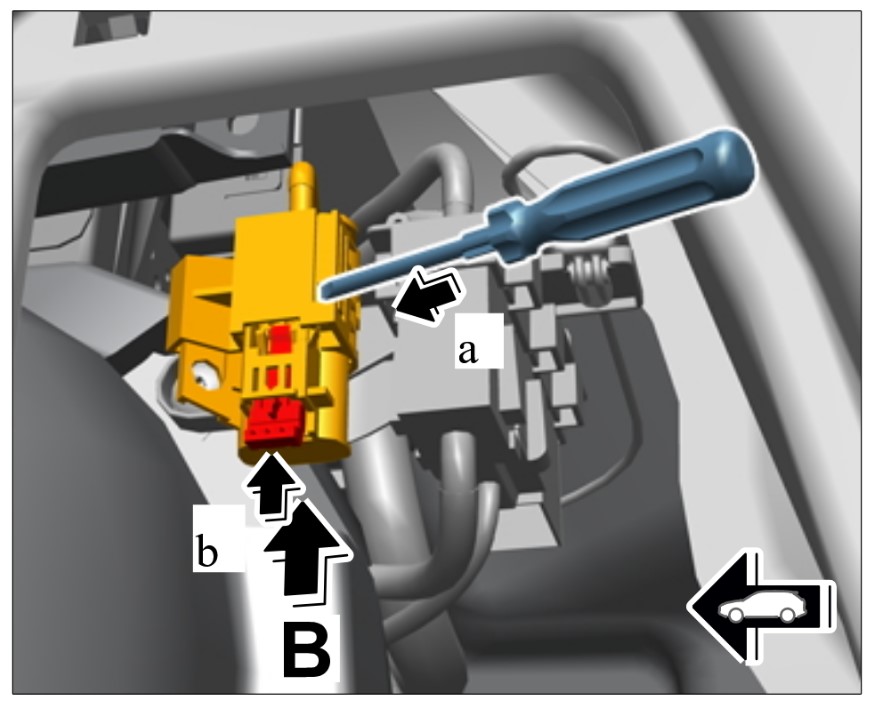

4 Разблокировать сервисный разъем с помощью небольшой отвертки -a-, слегка прижать крючок вниз и вставить его -b-. Соединить сервисный разъем -B-.
