Демонтаж топливного насоса
Осторожно
Ядовитые вещества
Отравление или удушье
Ожоги глаз и кожи
Хорошо проветривать рабочее место.
Избегать проглатывания или вдыхания.
Соблюдать специфические указания на листе предупреждения об опасности.
Использовать средства индивидуальной защиты.
На рабочем месте не курить, не принимать пищу и напитки.
Осторожно
Легковоспламеняющиеся или взрывчатые вещества
Возгорание или взрыв
Избегать контакта с горячими деталями или источниками возгорания.
Обеспечить вытяжку паров топлива во избежание их воспламенения.
Установить хорошо заметную предупреждающую табличку.
Информация
Топливный насос поставляется как запчасть в сборе с эжекционным насосом и комплектом трубопроводов (см. каталог запасных частей).

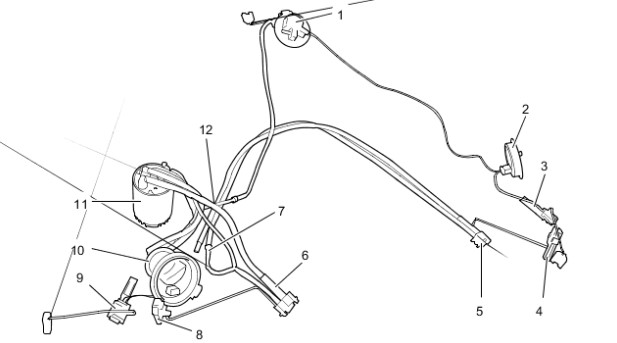

Схема подсоединения шлангов в примерном монтажном положении (компоненты лежат на полу в демонтированном состоянии)
1 Фланец вентиляции (положение под ковриком в багажном отсеке); с датчиком уровня
2 Фланец (слева по направлению движения под задним сиденьем)
3 Датчик уровня слева
4 Держатель левого эжекционного насоса
5 Эжекционный насос слева
6 Правый эжекционный насос
7 Разъем между эжекционными насосами
8 Держатель правого эжекционного насоса
9 Датчик уровня
10 Фланец (справа по направлению движения под задним сиденьем); включая фильтр
11 Топливный насос
12 Разъем между топливным насосом и фланцем вентиляции
